1012/E-G-1.5N-AU-1.15 | PTR

ICT-Federkontakte Typ PTR 10.

Form A: 90° Innenkegel für Steckerstifte, Wire-Wrap-Stifte und gerade/gebogene Anschlüsse. Einsatz bei gereinigten Leiterplatten, da Verschmutzungsgefahr. Form B: Spitze 30°, für Leiterbahnen, Durchkontaktierungen, Lötstellen und Prüfpads. Form BST: Scharfe Stahlnadel mit sehr hoher Standzeit zum sicheren Durchdringen von Fluxmitteln und Verunreinigungen auf ungewaschenen Leiterplatten bzw. Baugruppen und Kontaktieren von SMD. Form C: Waffel, für gerade/gebogene Anschlussdrähte, Wire-Wrap-Pfosten und Steckverbinderpins. Form D: Rundkopf, für Kontaktierung von Leiterbahnen und Kontaktflächen. Aufgrund der runden Kopfform werden keine Abdrücke auf der Kontaktfläche hinterlassen. Eingesetzt auch zur Kontaktierung von Buchsen in Steckverbindern. Form F: Flachkopf geeignet für Flachsteckzungen und für gewölbte, saubere Kontaktflächen, um Beschädigungen an der Oberfläche zu vermeiden. Form G: 4-fach Krone, für Anschlussdrähte, Lötstellen und Prüfpads bei nicht zu starken Verunreinigungen. Form H: Dreikant, offene Durchkontaktierungen werden problemlos kontaktiert, auch bei Flussmittelrückständen. Form M: Krone mit voreilender Mittelspitze. Kombination aus Mittelspitze und Krone erlaubt bei nahezu allen Prüfstellen eine zuverlässige Kontaktierung. Voreilende Mittelspitze fixiert den Tastkopf. Form Q: 4-fach Krone, selbstreinigend, für Kontaktierung stark verschmutzter Leiterplatten. Der besondere Schliff des Tastkopfes leitet den Schmutz nach außen. Form V: Spitze 39° (V1 Spitze 86°), Lanze, aggressive Spitze, konzipiert für offene und geschlossene Durchkontaktierungen wie für ebene Kontaktflächen. Durchdringt Flussmittel und Verunreinigungen.

Prüfstifte mit Tastkopf Serie 1012.

Rastermaß: 1,91 mm, Maximal-Hub: 6,4 mm, Arbeitshub: 4,3 mm, Strombelastung: 3,0 bis 4,0 A, Durchgangswiderstand: max. 20 mOhm, Gehäuse: Bronze, vergoldet, Feder: Federstahl, vergoldet.

ICT-Federkontakte Typ 1012/E.

Federkraft bei Arbeitshub (±20 %): 1,5 N, Federvorspannung: 0,4 N.

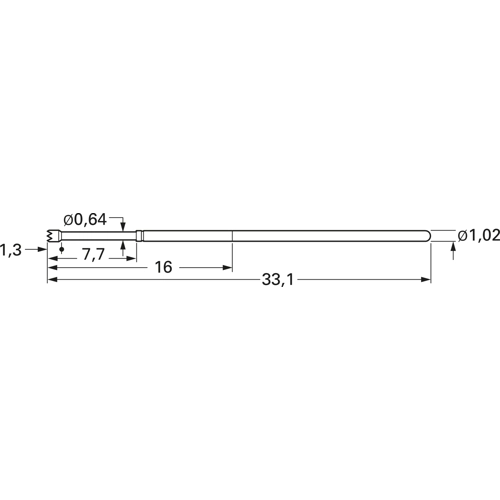

Technische Merkmale (Typ, Kopfform, Kopfdurchmesser, Kolbenmaterial): 1012/E-G-1,5 N-Au-1,15C, G, D 1,15 mm, CuBe
