JW2SN12ULCSAT | Panasonic

Relais, 2 Wechsler, 12 V (DC), 270 Ω, 5 A, 30 V (DC), 250 V (AC), monostabil, JW2SN12ULCSAT

Bestellnr.: 30G7271
EAN: 4099889395662
HTN:
JW2SN12ULCSAT
JW2SN-DC12V
Herstellerserien: JW
Panasonic

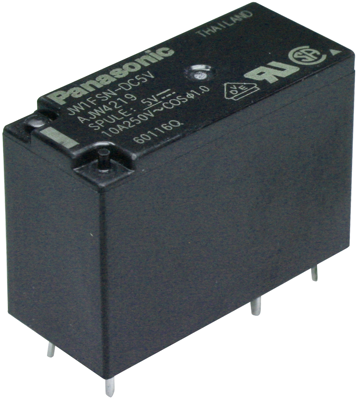

JW2SN12ULCSAT Panasonic Industrierelais Bild 1
JW2SN12ULCSAT Panasonic Industrierelais Bild 2
Abbildung kann abweichen
Einzelpreis (€ / Stk.)
3,8556 € *
Sofort verfügbar: 123 Stk.
Lieferzeit ab Hersteller: 15 Wochen **
Gesamtpreis:
3,86 € *
Preisstaffel
Anzahl
Preis pro Einheit*
1 Stk.
3,8556 €
10 Stk.
3,3915 €
100 Stk.
2,9750 €
250 Stk.
2,8560 €
1000 Stk.
2,6775 €
*inkl. MwSt. zzgl. Versandkosten
**Zwischenverkauf vorbehalten

Leistungsrelais Typ Panasonic JW.

In kleiner Bauform, abgedichtet, hohe Stoßspannungsfestigkeit (10000 V), Luft- und Kriechstrecke > 8,0 mm zwischen Kontakten und Spule, monostabil; Spulenisolationsklasse: B oder E, Kontaktart: 1 Schließer, 1 Wechsler, 2 Schließer oder 2 Wechsler, Kontaktmaterial: AgSnO2, Schaltspannung: max. 250 VAC/30 VDC, Schaltstrom: je nach Ausführung (max. 5,0 A oder 10 A), Schaltleistung: je nach Ausführung (max. 150 W/1250 VA oder 300 W/2500 VA), Kontaktwiderstand: max. 100 m Ohm, Spulenleistung: 530 mW, Durchschlagsspannung Kontakt/Spule: 5000 Vrms, Ansprech-/Abfallzeit: max. 15/5,0 ms, Umgebungstemperatur: –40 bis +85 °C, Zulassungen: VDE, TÜV, SEV, Semko, UL, CSA.

Ausführung mit 2 Wechslern Typ JW2SN-.

Schaltstrom: max. 5,0 A, Schaltleistung: max. 150 W/1250 VA, Spulenisolationsklasse: E.

Technische Merkmale (Typ, Nennspannung, Spulenwiderstand (±10 %)): JW2SN-12V, 12 VDC, 270 Ohm

Technische Daten
Anschluss Leiterplattenanschluss
Kontaktart 2 Wechsler
Kontaktmaterial AgNi
Schaltspannung (AC) 250 V
Schaltspannung (DC) 30 V
Schaltstrom 5 A
Spulenspannung (DC) 12 V
Spulentyp monostabil
Spulenwiderstand 270 Ω
Logistik
Ursprungsland TH
Zolltarifnummer 85364900
Compliance
RoHS konform Ja
Stand der RoHS-Richtlinie 31.03.15
SVHC frei Ja
