1046.2904 | Marquardt
Subminiatur-Schnappschalter, Ein-Ein, Leiterplattenanschluss, Stift Stößel, 2,8 N, 6 (6) A/250 VAC, IP40

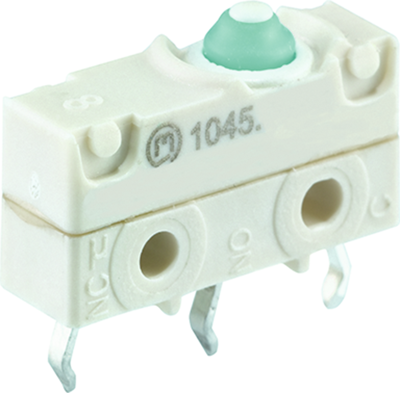

Subminiatur-Schnappschalter Baureihe 1045 Typ Marquardt 1045.../1046.../1048.
Mit staub- und wassergeschütztem Schaltsystem entsprechend IP 67 (Typen 1046...IP 40); Bauform: DIN 41635 B, Schaltunktion: 1 Wechsler oder 1 Schließer. Schaltleistung: siehe Tabelle, Übergangswiderstand (Neuzustand): max. 100 m Ohm (1,0 A/12 VDC), Isolationswiderstand (Neuzustand): min. 100 M Ohm (500 VDC), Kriechstromfestigkeit: PTI 250, geeigent für Geräte der Schutzklasse II. Prellzeit: max. 5,0 ms. Schutzart: IP 67 oder IP 40, Material Gehäuse: PA Latamid glasfaserverstärkt, Material Zusatzbetätiger: rostfreier Edelstahl, Entflammbarkeit: UL 94 V-0, Temperaturbereich: –40 bis +100 °C. Zulassungen: ENEC, cULus.
Mit Betätigerknopf und abgedichteten Leiterplattenanschlüssen.
Vorlaufweg: max. 1,2 mm, Nachlaufweg: 0,5 mm, Ruhestellung: max. 9,15 ±0,15 mm, Schaltpunkt: 8,4 ±0,3 mm, zulässige Endstellung: 7,6 mm, Leiterplattenanschlüsse: codiert, gekröpft.
Technische Merkmale (Typ, Schaltfunktion, Schaltleistung, max.Schaltkraft, Schutzart (betätigerseitig)): 1046.2904, 1 Wechsler, 6,0 (6,0) A/250 VAC 30E3, 2,8 N, Ag, IP 40
| Anschluss | Leiterplattenanschluss | |
| Bauform | gerade | |
| Betätiger | Stift Stößel | |
| Betätigungskraft | 2,8 N | |
| Gehäusematerial | Polyamid | |
| Schaltfunktion | Ein-Ein | |
| Schaltleistung | 6 (6) A/250 VAC | |
| Schaltpunkt | 8,4 mm ±0,3 mm | |
| Schutzart (Betätigungsseite) | IP40 |
| Ursprungsland | DE |
| Zolltarifnummer | 85365007 |
| RoHS konform | Ja |
| Stand der RoHS-Richtlinie | 31.03.15 |
| SVHC frei | Ja |
