5.0SMDJ120A | Littelfuse

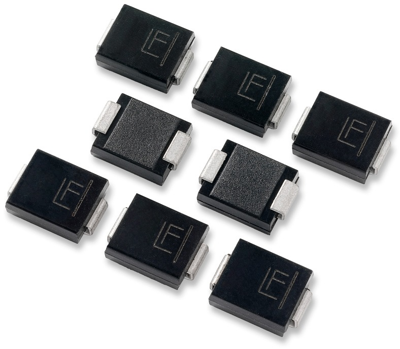

SMD TVS Diode, Unidirektional, 5 kW, 120 V, DO-214AB, Littelfuse 5.0SMDJ120A
TVS-Diode, 5.0SMDJ120A, Littelfuse
Der 5.0SMDJ120A wurde speziell für den Schutz empfindlicher elektronischer Geräte vor transienten Spannungen entwickelt, die durch Blitzschlag und andere transiente Spannungsereignisse ausgelöst werden. Er verfügt über eine Impulsleistung von 5000 W bei einer Wellenform von 10/1000 μs, eine hervorragende Klemmfähigkeit und einen geringen inkrementellen Überspannungswiderstand.
Features
- Typische Fehlerart ist ein Kurzschluss durch zu hohe Spannung oder Stromstärke
- Eingebaute Zugentlastung
- Glaspassivierte Chipverbindung
- Geringe inkrementelle Stoßfestigkeit
- Mattzinn bleifrei plattiert
- Halogenfrei und RoHS-konform
Anwendungen
- TVS-Bauelemente sind ideal für den Schutz von E/A-Schnittstellen, VCC-Bussen und anderen anfälligen Schaltungen, die in Telekommunikations-, Computer-, Industrie- und Unterhaltungselektronikanwendungen eingesetzt werden
Ausführung | Unidirektional | |
Dauerverlustleistung | 6.5 W | |
Durchbruchspannung | 133 V | |
Gehäuse | DO-214AB | |
Impuls-Verlustleistung | 5 kW | |
max. Temperatur | 150 °C | |
min. Temperatur | -65 °C | |
Montage | SMD | |
Sperrspannung | 120 V |
Ursprungsland | CN |
Zolltarifnummer | 85411000 |
RoHS konform | Ja |
Stand der RoHS-Richtlinie | 31.03.15 |
SVHC frei | Ja |
