HE721A2400 | Littelfuse
Reedrelais, 10 W, Schließer, 0,5 A
Produkt von Littelfuse bei Bürklin Elektronik

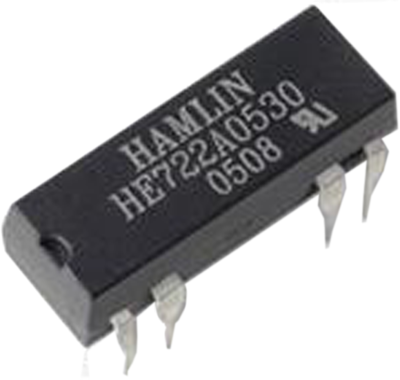

Miniatur-Reedrelais Serie HE700 Typ Hamlin HE721
Typ: HE721A2400

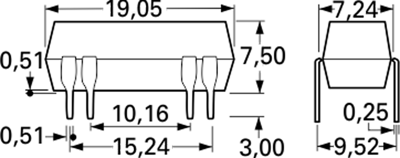

im DiL-Gehäuse ohne Schutzdiode.
Kontaktart: 1 Schließer
Spulenspannung: 24 VDC
Schaltleistung: max. 10 W (1 und 2 Schließer)
Schaltspannung: max. 200 VDC (1 und 2 Schließer)
Schaltstrom: max. 0,5 A (1 und 2 Schließer)
Transportstrom: max. 1,2 A (1 und 2 Schließer)
Sperrspannung Kontakte/Spule: min. 500 VAC,
Kontaktwiderstand: max. 150 m Ohm (1 und 2 Schließer)
Ansprech-/Abfallzeit: max. 1,0/1,0 ms (1 und 2 Schließer)
Betriebstemperatur: - 40 bis +85 °C.
Spulenwiderstand: 2150 Ohm ±10%
| Anschluss | Leiterplattenanschluss | |
| Bauform | DIP | |
| Kontaktart | 1 Schließer | |
| Schaltleistung | 10 W | |
| Schaltspannung (DC) | 200 V | |
| Schaltstrom | 500 mA | |
| Spulenspannung (DC) | 24 V | |
| Spulenwiderstand | 2.15 kΩ |
| Ursprungsland | CN |
| Zolltarifnummer | 85364900 |
| Originalverpackung | Stange mit 25 Stück |
| RoHS konform | Ja |
| Stand der RoHS-Richtlinie | 31.03.15 |
| SVHC frei | Ja |
