933170100 | Hirschmann Automation and Control

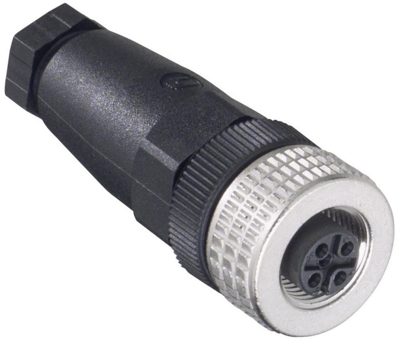

Buchse, M12, 5-polig, Schraubanschluss, Kupplungsmutter, gerade, 933170100
Produkt von Hirschmann Automation and Control bei Bürklin Elektronik
Rund-Steckverbinder M 12 Typ Hirschmann EL.
Mit Schraubverriegelung; Bemessungsspannung: 250 V AC/DC, Bemessungsstrom: 4,0 A, Kontakte: Buchsen CuSn, Leitungsquerschnitt: max. 0,75 mm², Kontaktträger und Gehäuse: PA, Schutzart (IEC 60529): IP 67, Verschmutzungsgrad: 3, Brennbarkeit Gehäuse und Kontaktträger: UL 94 V-2, Betriebstemperatur: - 25 bis max. +90 °C. Leitungsverschraubung: Pg 7, Kabeldurchlass max. 6,8/9,5 mm.
Gerade Kupplungen Typ ELKA.
Technische Merkmale (Typ, Polzahl, Schraubverriegelung (M 8/M 12), Kabelverschraubung): ELKA 5012 Pg 7, 5polig, M 12, Pg 7
| Ausführung | Buchse | |
| Bestückung | bestückt | |
| Gewindegröße | M12 | |
| Kodierung | A | |
| Kontaktanschluss | Schraubanschluss | |
| Kontaktoberfläche | verzinnt | |
| Montage | Kabelmontage | |
| Orientierung | gerade | |
| Polzahl | 5-polig | |
| Schutzart (IP) | IP67 | |
| Verriegelung | Kupplungsmutter |
| Ursprungsland | HU |
| Zolltarifnummer | 85366990 |
| RoHS konform | Ja |
| Stand der RoHS-Richtlinie | 31.03.15 |
| SVHC frei | Nein |
| Substanz Beschreibung | Blei |
