09195267324 | Harting

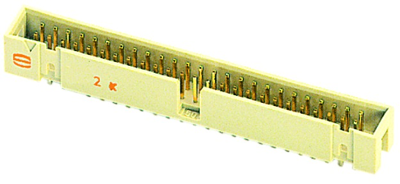

Stiftleiste, 26-polig, RM 2.54 mm, gerade, beige, 09195267324
Bestellnr.: 44F1950
EAN: 4099889988505
HTN:
09195267324
09 19 526 7324
Herstellerserien: SEK Low-profile
Einzelpreis (€ / Stk.)
1,8921 € *
Lagerbestand: 0 Stk.
Lieferzeit ab Hersteller: 4 Wochen **
Gesamtpreis:
1,89 € *
*inkl. MwSt. zzgl. Versandkosten
**Zwischenverkauf vorbehalten
1 Stk.
1,8921 €
Steckverbinder, Messerleiste, Thermoplastischer Formstoff (PCT), beige, Leiterplatte zu Kabel, Reflowlötanschluss (THR/SMC), Bemessungsstrom: 1A
Steckverbinder, Messerleiste, Thermoplastischer Formstoff (PCT), beige, Leiterplatte zu Kabel, Reflowlötanschluss (THR/SMC), Bemessungsstrom: 1A, Kontakte: 26, gerade, Anforderungsstufe: 3
Die technischen Merkmale von 09195267324 von Harting im Überblick
- Rastermaß der Anschlüsse 2.54 mm
- Werkstoff des Isolierkörpers Thermoplast
- Länge des Pins 2.9 mm
- Produkttypbezeichnung SEK-19 SV HT MA LP STR29 26P PL3
- Kontaktausführung männlich (male)
- min. Betriebstemperatur -55 °C
- max. Betriebstemperatur 125 °C
- Winkel Leiterplatte/Kontakt 0°/180° (horizontal)
- Art der Verbindung Leiterplatte zu Kabel
- Anzahl der Steckkontaktreihen 2
- Anzahl der Steckkontakte 26
- Ausführung des elektrischen Anschlusses Printanschluss
- Bemessungsstrom 1 A
- Bemessungsspannung 500 V
- Brennbarkeitsklasse des Isolierstoffes (in Anlehnung an UL 94) V0
- Bezeichnung SEK-19 SV HT MA LP STR29 26P PL3
Technische Daten
| Anschluss | Leiterplattenanschluss | |
| Anschlussoberfläche | verzinnt | |
| Anzahl der Reihen | 2 | |
| Ausführung | Stiftleiste | |
| Bestückung | unbestückt | |
| Farbe | beige | |
| Kontaktart | Stift | |
| Kontaktoberfläche | vergoldet | |
| Nennspannung | 500 V | |
| Nennstrom | 1 A | |
| Orientierung | gerade | |
| Polzahl | 26-polig | |
| Rastermaß | 2.54 mm |
Download
Logistik
| Ursprungsland | CH |
| Zolltarifnummer | 85366990 |
Compliance
| RoHS konform | Ja |
| Stand der RoHS-Richtlinie | 31.03.15 |
| SVHC frei | Ja |
