09185205921 | Harting

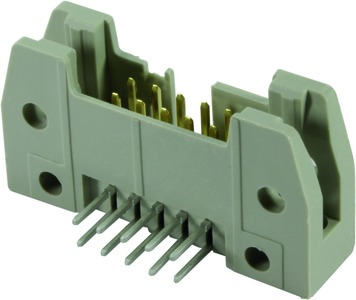

Stiftleiste, 20-polig, RM 2.54 mm, abgewinkelt, grau, 09185205921
Bestellnr.: 44F1382
EAN: 4099889984125
HTN:
09185205921
09 18 520 5921
Herstellerserien: SEK Standard
Einzelpreis (€ / Stk.)
2,5109 € *
Lagerbestand: 0 Stk.
Lieferzeit ab Hersteller: Auf Anfrage **
Gesamtpreis:
2,51 € *
*inkl. MwSt. zzgl. Versandkosten
**Zwischenverkauf vorbehalten
1 Stk.
2,5109 €
Steckverbinder, Messerleiste, Thermoplastischer Formstoff (PBT), grau, Leiterplatte zu Kabel, Wellenlötanschluss, Bemessungsstrom: 1A, Kontakte: 20
Steckverbinder, Messerleiste, Thermoplastischer Formstoff (PBT), grau, Leiterplatte zu Kabel, Wellenlötanschluss, Bemessungsstrom: 1A, Kontakte: 20, gewinkelt, Anforderungsstufe: 1, NM 30 (S4)
Die technischen Merkmale von 09185205921 von Harting im Überblick
- Brennbarkeitsklasse des Isolierstoffes (in Anlehnung an UL 94) V0
- Bezeichnung SEK-18 SV MA STD ANG45 20P PLS4
- Bemessungsspannung 500 V
- Bemessungsstrom 1 A
- Anzahl der Steckkontakte 20
- Art der Verbindung Leiterplatte zu Kabel
- Anzahl der Steckkontaktreihen 2
- Ausführung des elektrischen Anschlusses Printanschluss
- max. Betriebstemperatur 125 °C
- Winkel Leiterplatte/Kontakt 90° (vertikal nach oben)
- min. Betriebstemperatur -55 °C
- Produkttypbezeichnung SEK-18 SV MA STD ANG45 20P PLS4
- Kontaktausführung männlich (male)
- Länge des Pins 4.5 mm
- Werkstoff des Isolierkörpers Polybutylenterephthalat
- Rastermaß der Anschlüsse 2.54 mm
Technische Daten
| Anschluss | Leiterplattenanschluss | |
| Anschlussoberfläche | verzinnt | |
| Anzahl der Reihen | 2 | |
| Ausführung | Stiftleiste | |
| Bestückung | unbestückt | |
| Farbe | grau | |
| Kontaktart | Stift | |
| Kontaktoberfläche | vergoldet | |
| Nennspannung | 500 V | |
| Nennstrom | 1 A | |
| Orientierung | abgewinkelt | |
| Polzahl | 20-polig | |
| Rastermaß | 2.54 mm |
Download
Logistik
| Ursprungsland | CH |
| Zolltarifnummer | 85366990 |
Compliance
| RoHS konform | Ja |
| Stand der RoHS-Richtlinie | 31.03.15 |
| SVHC frei | Ja |
