F78806B090G165 | Feinmetall

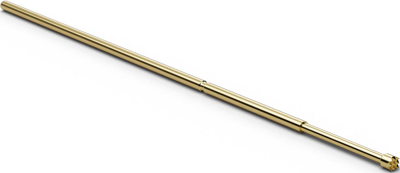

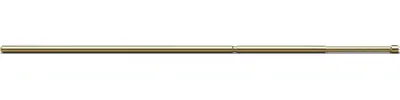

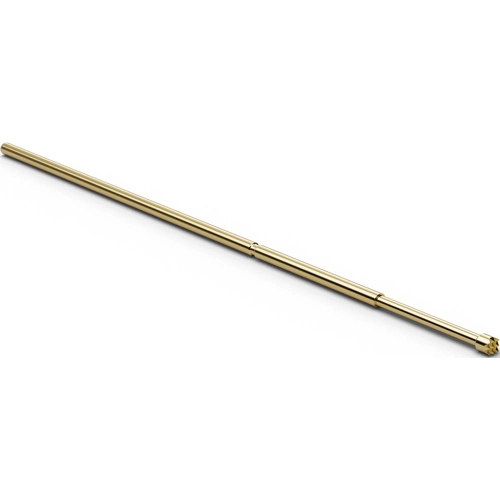

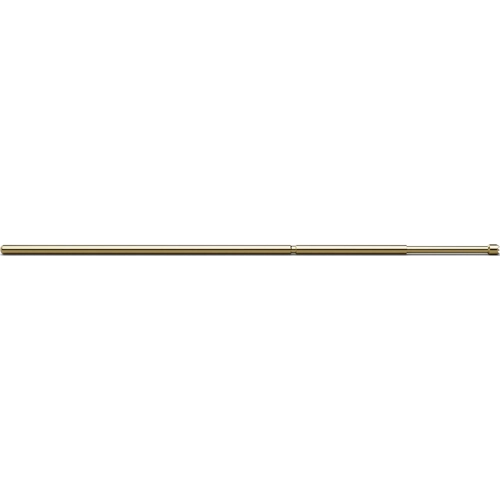

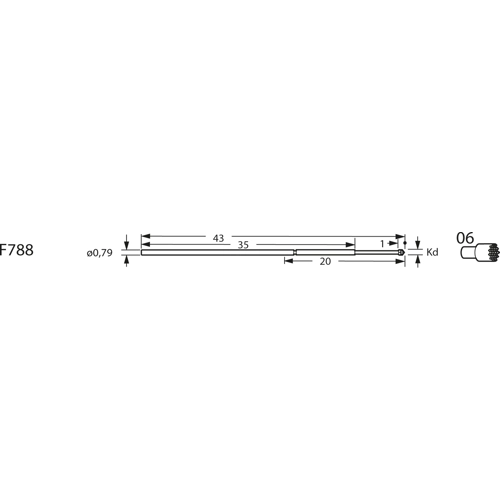

Standard-Prüfstift mit Tastkopf, Waffel, Ø 0.79 mm, Hub 8 mm, RM 1.27 mm, L 43 mm, F78806B090G165
Für überwiegend bestückte Leiterplatten (auch SMD) anwendbar. Die Hülse H787 erlaubt eine variable Herausragehöhe.
Kleinster Montageabstand: 1,27 mm
Herausragehöhe: 12 bis 20 mm (H787)
Maximal-Federweg: 8,0 mm (bei Kopf 06 und 07: 7,0 mm)
empfohlener Federweg: 6,4 mm
Vorspannung: 40 cN
Federkraft bei empfohlenem Federweg: 165 cN ±20 %
Treffgenauigkeit: ±0,1 mm
Temperatur: - 20 bis +80 °C
Maximal-Dauerstrom: 2,0 A
typischer Durchgangswiderstand: 35 m Ohm
Mantel: Bronze, vergoldet
Feder: Federstahl, versilbert
Kopfformen: 06 abgesetzte Waffel, 07 abges. Außensechskant 90°, 11 Rundkopf, 18 Kegel 30°, 21 Vierfach-Krone, 33 asymetrischer Vierkant (Lanze).
Technische Merkmale (Typ, Kolben mit Kopfform, Kopfdurchmesser (Kd), Material, Oberfläche (Lz-Gold ist Langzeitgold für besonders hohe Standzeit)): F788.06, Prüfstift m. Kopf 06, Kd 0,9 mm, CuBe, Gold
| Durchmesser | 0.79 mm | |
| Hub | 8 mm | |
| Kopfform | Waffel | |
| Länge | 43 mm | |
| Material | Kupferberyllium | |
| Nennstrom | 2 A | |
| Rastermaß | 1.27 mm |
| Ursprungsland | CZ |
| Zolltarifnummer | 85369095 |
| RoHS konform | Ja |
| Stand der RoHS-Richtlinie | 31.03.15 |
| SVHC frei | Ja |
