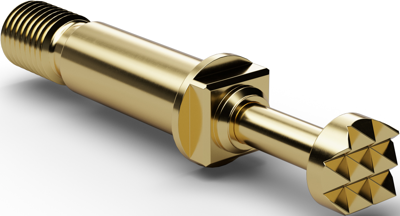

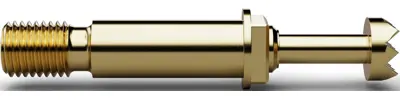

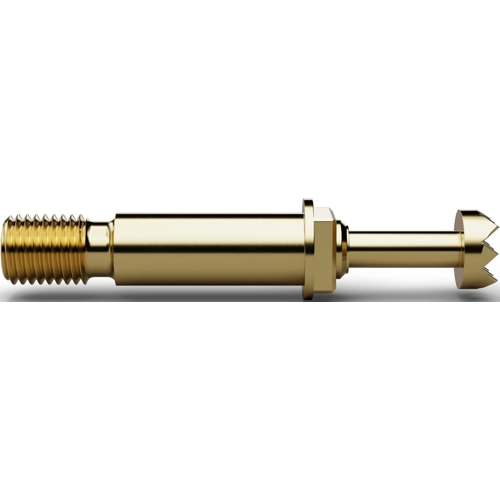

Ist die kurze Ausführung des Schraubstiftes F732 und kann auch als Kurzhubstift eingesetzt werden, durch Verschraubung mit der Hülse H722LA wird ein Herauswandern des Stiftes verhindert, Hülse ist vakuumdicht sobald der Draht angelötet ist.
Herausragehöhe: 4,5 mm
Maximal-Federweg: 2,2 mm
Empfohlener Federweg: 1,5 mm
Vorspannung: 40 cN
Federkraft bei empfohlenem Federweg: 100 cN ±20 %
Treffgenauigkeit: ±0,08 mm
Temperatur: - 20 bis +80 °C
Maximal-Dauerstrom: 5,0 A
Typischer Durchgangswiderstand: 25 mOhm
Mantel: CuBe, vergoldet
Feder: Federstahl, versilbert
Kopfformen: 06 abges. Waffel

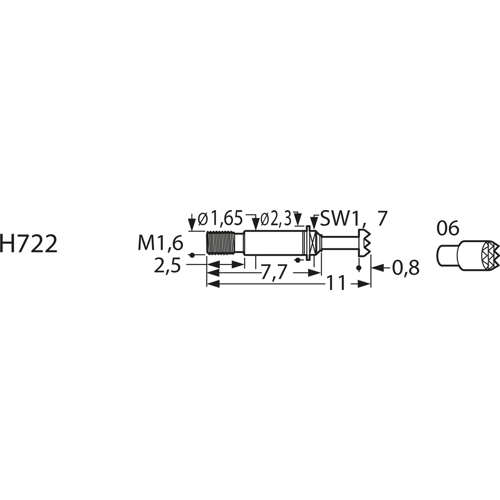

Technische Merkmale (Typ, Kolben mit Kopfform, Kopfdurchmesser (Kd), Material, Oberfläche): F722.06, Prüfstift m. Kopf 06, Kd 1,8 mm, CuBe, Gold
Durchmesser | 2.3 mm | |
Hub | 2.2 mm | |
Kopfform | Waffel | |
Länge | 11 mm | |
Material | Kupferberyllium | |
Nennstrom | 5 A | |
Rastermaß | 2.54 mm |
Ursprungsland | CZ |
Zolltarifnummer | 85369095 |
RoHS konform | Ja |
Stand der RoHS-Richtlinie | 31.03.15 |
SVHC frei | Ja |
