F67011B105G085 | Feinmetall

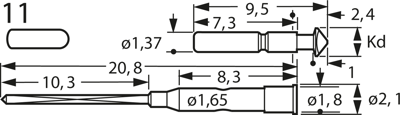

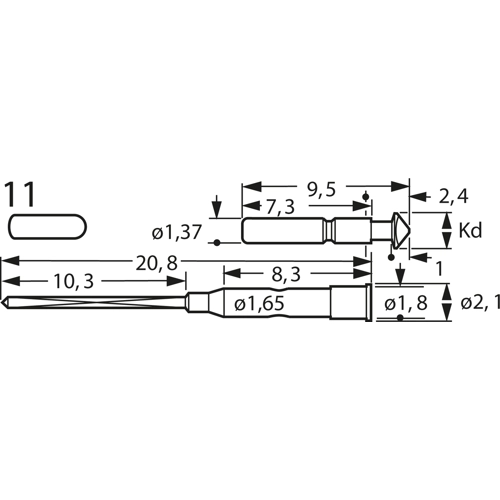

Kurzhub-Prüfstift mit Tastkopf, Rundkopf, Ø 1.37 mm, Hub 1.2 mm, RM 2.54 mm, L 20.8 mm, F67011B105G085
Vorwiegend anwendbar für Schnittstellen. Der Stift ist durch seine geringe Herausragehöhe speziell geeignet für Adaptionen mit eingeschränkter Bauhöhe. Federkontaktstift mit gleicher Herausragehöhe, jedoch mit Raster 1,27 mm, ist der Typ F605.
Kleinster Montageabstand: 2,4 mm,
Herausragehöhe: 2,4 mm,
Maximal-Federweg: 1,2 mm,
Empfohlener Federweg: 0,8 mm,
Vorspannung: 40 cN,
Federkraft bei empfohlenem Federweg: 85 cN ±20 %,
Treffgenauigkeit: ±0,08 mm,
Betriebstemperatur: - 20 bis +80 °C,
Maximal-Dauerstrom: 3,0 A,
Typischer Durchgangswiderstand: 20 m Ohm,
Mantel: Bronze, vergoldet,
Feder: Federstahl, versilbert,
Kopfformen: 11 Rundkopf, 12 abgesetzter Rundkopf, 15 abges. Dreikant.
Technische Merkmale (Typ, Kolben mit Kopfform, Kopfdurchmesser (Kd), Material, Oberfläche): F670.11, Prüfstift m. Kopf 11, Kd 1,05 mm, CuBe, Gold
| Durchmesser | 1.37 mm | |
| Hub | 1.2 mm | |
| Kopfform | Rundkopf | |
| Länge | 20.8 mm | |
| Material | Kupferberyllium | |
| Nennstrom | 3 A | |
| Rastermaß | 2.54 mm |
| Ursprungsland | CZ |
| Zolltarifnummer | 85369095 |
| RoHS konform | Ja |
| Stand der RoHS-Richtlinie | 31.03.15 |
| SVHC frei | Ja |
