F58821S076L180 | Feinmetall

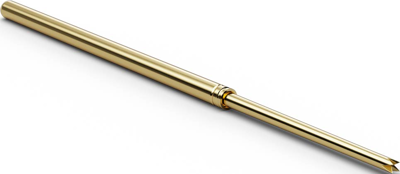

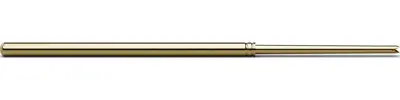

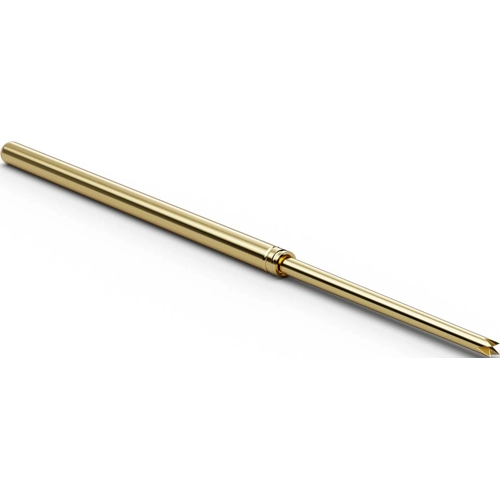

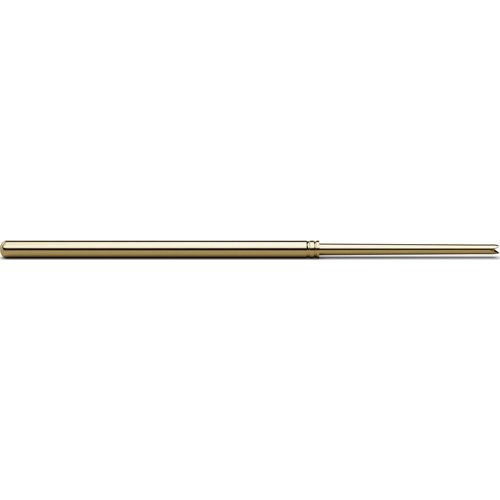

Langhub-Prüfstift mit Tastkopf, Waffel, Ø 1.37 mm, Hub 12 mm, RM 2.54 mm, L 37.7 mm, F58821S076L180

Bestellnr.: 11H5736
EAN: 4099889466997
HTN:
F58821S076L180
Herstellerserien: F588
Feinmetall
default L
Abbildung kann abweichen
Einzelpreis (€ / Stk.)
3,7604 € *
Lagerbestand: 0 Stk.
Lieferzeit ab Hersteller: Auf Anfrage **
Gesamtpreis:
3,76 € *
*inkl. MwSt. zzgl. Versandkosten
**Zwischenverkauf vorbehalten
10 Stk.
3,7604 €

Langhub-Prüfstifte mit Tastkopf für Raster 2,54 mm Typ Feinmetall F588.

Vorwiegend anwendbar für bestückte Leiterplatten, auch für SMD. Wird sehr oft gemeinsam mit Stift F585 in Zwei-Stufen-Adaptionen eingesetzt. Es wird die gleiche Hülse mit Pressring wie beim F585 verwendet, sodass die Herausragehöhe individuell anpassbar ist; Herausragehöhe: 14,1 bis 21,7 mm, Treffgenauigkeit: ±0,1 mm, Temperatur: –20 bis +80 °C, Maximal-Dauerstrom: 5,0 A, typischer Durchgangswiderstand: 25 m Ohm, Mantel: Neusilber, vergoldet, Feder: Federstahl, vergoldet, Hülse: Neusilber, vergoldet, Kopfformen: 05 abgesetzter Innenkonus (Tulpe), 06 abges. Waffel, 15 abges. Dreikant, 18 Kegel 30°, 21 Vierfach-Krone, 28 abges. Vierfach-Krone, 33 asymmetrischer Vierkant (Lanze).

Ausführung mit Federkraft 180 cN ±20 % Typ F588.

Max; Federweg: 12,0 mm, empfohlener Federweg: 9,6 mm, Vorspannung: 40 cN.

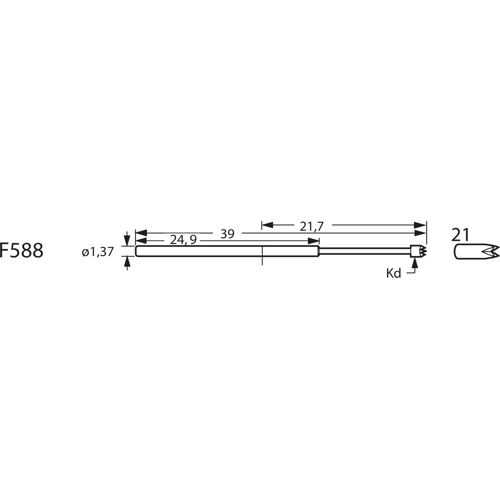

Technische Merkmale (Typ, Kolben mit Kopfdurchmesser (Kd), Material, Oberfläche (Lz-Gold ist Langzeitgold für besonders hohe Standzeit)): F588.21, Prüfstift m. Kopf 21, Kd 0,76 mm, Stahl, Lz–Gold

Technische Daten
Durchmesser 1.37 mm
Hub 12 mm
Kopfform Waffel
Länge 37.7 mm
Material Kupferberyllium
Nennstrom 5 A
Rastermaß 2.54 mm
Logistik
Ursprungsland CZ
Zolltarifnummer 85369095
Compliance
RoHS konform Ja
Stand der RoHS-Richtlinie 31.03.15
SVHC frei Ja
