F56318B130G180 | Feinmetall

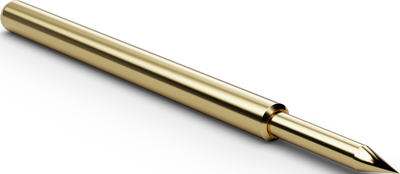

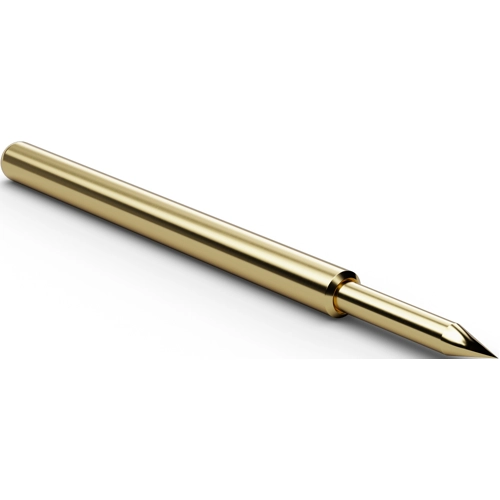

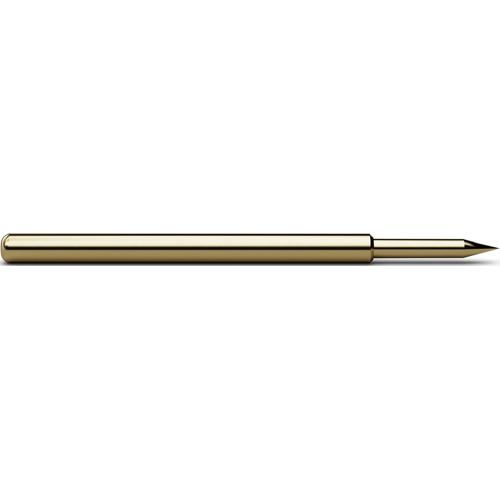

Standard-Prüfstift mit Tastkopf, Waffel, Ø 2.02 mm, Hub 6.4 mm, RM 3.18 mm, L 33 mm, F56318B130G180

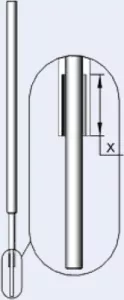

Für starke mechanische Belastungen und höhere Ströme. Er kann gemeinsam mit den Prüfstiften F585 und F786 eingesetzt werden. Die Hülse H563 erlaubt eine variable Herausragehöhe.
Herausragehöhe: 8,4 bis 16 mm
Maximal-Federweg: 6,4 mm
Empfohlener Federweg: 4,2 mm
Vorspannung: 50 cN
Federkraft bei empfohlenem Federweg: 180 cN ±20 %
Treffgenauigkeit: ±0,1 mm
Temperatur: - 20 bis +80 °C
Maximal-Dauerstrom: 6,0 A
Typischer Durchgangswiderstand: 50 m Ohm
Mantel: Neusilber, vergoldet
Feder: Federstahl, versilbert
Kopfformen: 05 abgesetzter Innenkonus (Tulpe), 06 abges. Waffel, 14 abges. 4-fach-Krone (selbstreinigend), 18 Kegel 30°
Technische Merkmale (Typ, Kolben mit Kopfdurchmesser (Kd), Material, Oberfläche): F563.18, Prüfstift m. Kopf 18, Kd 1,3 mm, CuBe, Gold
| Durchmesser | 2.02 mm | |
| Hub | 6.4 mm | |
| Kopfform | Waffel | |
| Länge | 33 mm | |
| Material | Kupferberyllium | |
| Nennstrom | 6 A | |
| Rastermaß | 3.18 mm |
| Ursprungsland | CZ |
| Zolltarifnummer | 85369095 |
| RoHS konform | Ja |
| Stand der RoHS-Richtlinie | 31.03.15 |
| SVHC frei | Ja |
