ET81413 | ETEK Microelectronics

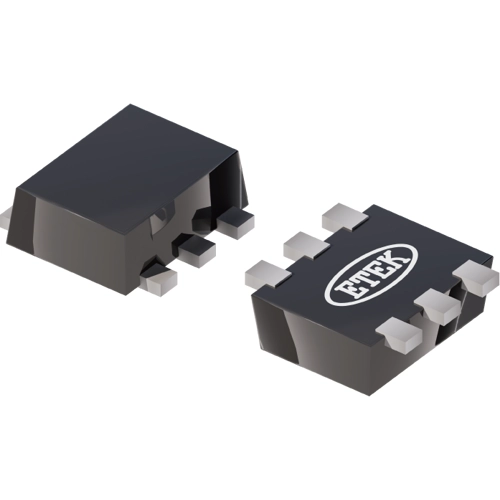

Step-Down Regler, 0,6-7 V, 4 A, SOT-563, ETEK Microelectronics ET81413

Bestellnr.: 71S0526
HTN:
ET81413
ETEK Microelectronics
ET81413 ETEK Microelectronics
Abbildung kann abweichen
Drucken
Wichtige Spezifikationen:
Gehäuse SOT-563
Montage SMD
Eingangsspannungsbereich 4,5-17 V
Ausgangsspannungsbereich 0,6-7 V
Ausgangsstrom 4 A
Download Datenblatt Technische Daten

NCNR (nicht stornierbar / nicht retournierbar)

Einzelpreis (€ / Stk.)
0,2975 € *
Standardlieferzeit ab Hersteller beträgt: 2 Wochen
Gesamtpreis:
2,97 € *
Preisstaffel
Anzahl
Preis pro Einheit*
10 Stk.
0,2975 €
100 Stk.
0,2514 €
250 Stk.
0,1911 €
1000 Stk.
0,1659 €
3000 Stk.
0,1408 €
*inkl. MwSt. zzgl. Versandkosten
Zwischenverkauf vorbehalten
Produktbeschreibung
Technische Daten
Download
Logistik
Compliance

Abwärtsregler, ET81413, ETEK Microelectronics

Der ET81413 ist ein hocheffizienter synchroner Abwärts-DC/DC-Wandler mit ACOT-Regelungsarchitektur. Er liefert einen Dauerausgangsstrom von 4 A bei hervorragendem Einschwingverhalten und hohem Wirkungsgrad. Das Gerät ist für den Betrieb mit einer minimalen Anzahl externer Bauteile optimiert und sorgt zudem für einen niedrigen Standby-Strom. Dieser Wandler nutzt eine adaptive Constant-On-Time-Struktur (ACOT) und bietet ein schnelles Einschwingverhalten. Er unterstützt sowohl Ausgangskondensatoren mit niedrigem äquivalentem Serienwiderstand (ESR) als auch Keramikkondensatoren mit extrem niedrigem ESR ohne externe Kompensationsbauteile.

Features

  • ACOT-Modussteuerung mit schnellem Einschwingverhalten
  • PFM-Modus im Leichtlastbetrieb
  • Start bei voreingestellter Ausgangsspannung
  • Zyklusweise Überstrombegrenzung
  • Hiccup-Modus-Überstromschutz
  • UVP- und TSD-Schutz ohne Latch

Anwendungen

  • Stromversorgung und Überwachung für Digitalfernsehen
  • Disc-Player
  • Netzwerk-Heimterminal
  • Digitale Set-Top-Box
Technische Daten
Eingangsspannung 17 V
Gehäuse SOT-563
Ausgangsspannungsbereich 0,6-7 V
Montage SMD
max. Temperatur 85 °C
Ausgangsstrom 4 A
Eingangsspannungsbereich 4,5-17 V
min. Temperatur -40 °C
Produkte gleicher technischer Daten 0
Logistik
Ursprungsland CN
MSL MSL 3
Zolltarifnummer 85429000
Compliance
RoHS konform Ja
Stand der RoHS-Richtlinie 31.03.15
SVHC frei Ja
