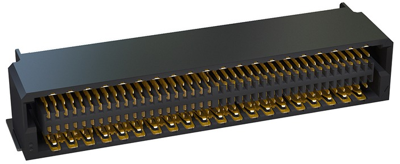

Das Leiterplatten-Stecksystem wird in Oberflächen-Montage-Technologie (SMT) verarbeitet und somit direkt auf die Leiterplatten gelötet. Dieser Steckverbinder im Raster 0,8 mm gewährleistet eine doppelte Kontaktierung auf einem Pin und stellt eine hohe Redundanz her. Damit gewährleistet das Kontaktsystem eine sichere, robuste und gasdichte Kontaktierung trotz äußerer Einflüsse wie Schocks, Vibrationen, Temperaturzyklen und Schadgas. Die Geometrie des Isoliergehäuses ist zudem so gestaltet, dass die Kontakte im Isolierkörper eingetaucht sind.
Features
Anwendungen
Anschluss | SMD | |
Anschlussoberfläche | versilbert | |
Anzahl der Reihen | 2 | |
Ausführung | Buchsenleiste | |
Farbe | schwarz | |
Kontaktart | Buchse | |
Kontaktoberfläche | vergoldet | |
Nennspannung | 500 V | |
Nennstrom | 1.7 A | |
Orientierung | abgewinkelt | |
Polzahl | 80-polig | |
Rastermaß | 0.8 mm |
Ursprungsland | CN |
Zolltarifnummer | 85389099 |
RoHS konform | Ja |
Stand der RoHS-Richtlinie | 31.03.15 |
SVHC frei | Ja |
Bestellnr.:
52F934
Hersteller-Nr.:
405-55180-51
Bestellnr.:
52F893
Hersteller-Nr.:
405-54180-51
Bestellnr.:
52F863
Hersteller-Nr.:
405-51180-51
