09 0342 02 14 | binder

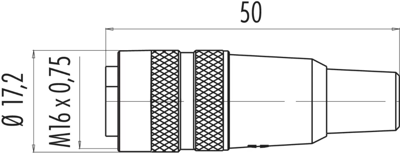

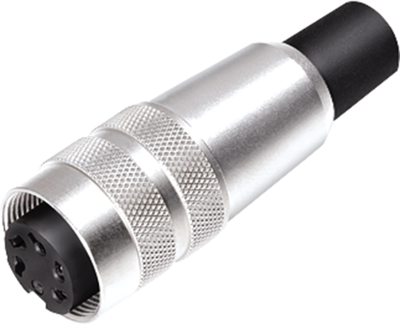

Kupplung, 14-polig, Lötkelch, Schraubverriegelung, gerade, 09 0342 02 14
Rundsteckverbinder Typ Binder 581/680/682.
Kompatibel zu anderen Fabrikaten gleicher Kontaktanordnung; Kontakte: Buchsenkontakte CuSn, Stiftkontakte CuZn, Oberfläche Steckkontakte: 2- bis 8-polig versilbert 12- und 14-polig vergoldet, Kabelanschluss: Lötkontakte, 2- bis 8-polig max. 0,75 mm², 12- und 14-polig max. 0,25 mm², Stecker- und Buchsenkörper: PBT nach UL 94 V-0, Verriegelung: durch Verschrauben, Schutzart in gestecktem Zustand (IEC 60529): IP 40, Prüfstoßspannung: 2- bis 5-polig (ohne 5-polig Stereo) 1750 V, 5-polig Stereo und 8- bis 14-polig 550 V, 6- und 7-polig 910 V, Durchgangswiderstand: bis 8-polig max. 5,0 mOhm, ab 12-polig max. 3,0 mOhm, Isolationswiderstand: min. 10 GOhm, Steckzyklen: min. 500, Betriebstemperatur: –40 bis +85 °C.
Ausführung für Kabeldurchlass 6,0 bis 8,0 mm Typ 680.
Technische Merkmale (Typ, Polzahl, Bemessungsspannung/Bemessungsstrom (40 °C)): 09-0342-02-14, 14p, 60 V/3,0 A
| Filter | Merkmal | Wert |
|---|---|---|
| Ausführung | Kupplung | |
| Leiterquerschnitt | 0,25 mm² | |
| Polzahl | 14-polig | |
| Orientierung | gerade | |
| Kontaktanschluss | Lötkelch | |
| Verriegelung | Schraubverriegelung | |
| Kabeldurchmesser | 6 bis 8 mm | |
| Montage | Kabelmontage | |
| Bestückung | bestückt | |
| Kontaktoberfläche | vergoldet | |
| Gehäusematerial | PA |
| Merkmal | Wert |
|---|---|
| Ursprungsland | DE |
| Zolltarifnummer | 85369010 |
| Merkmal | Wert |
|---|---|
| RoHS konform | Ja |
| SVHC frei | Nein |
| Elektrogeräte Rücknahme |  |
| Substanz Beschreibung | Blei |
| Stand der RoHS-Richtlinie | 31.03.15 |
