09 0137 70 04 | binder

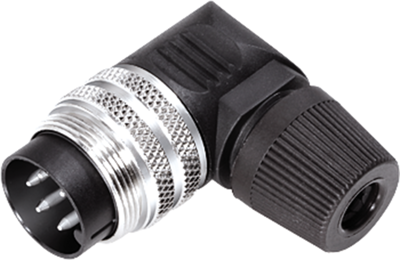

Winkelstecker, 4-polig, Lötkelch, Schraubverriegelung, abgewinkelt, 09 0137 70 04
NCNR (nicht stornierbar / nicht retournierbar)
Rundsteckverbinder Typ Binder 682.
Kompatibel zu anderen Fabrikaten gleicher Kontaktanordnung; Kontakte: Buchsenkontakte CuSn, Stiftkontakte CuZn, Oberfläche Steckkontakte: versilbert, Kabelanschluss: Lötkontakte, max. 0,75 mm², Stecker- und Buchsenkörper: PBT nach UL 94 V-0, Verriegelung: durch Verschrauben, Schutzart in gestecktem Zustand (IEC 60529): IP 40, Prüfstoßspannung: 1750 V, Durchgangswiderstand: max. 5,0 m Ohm, Isolationswiderstand: min. 10 G Ohm, Steckzyklen: min. 500, Betriebstemperatur: - 40 bis +85 °C.

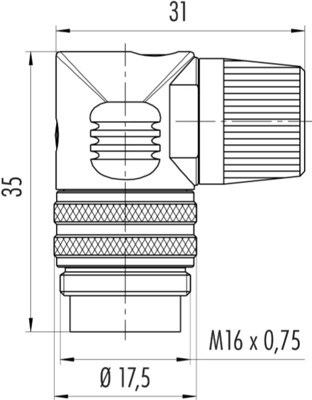

Abgewinkelte Stecker Typ 682.
Mit robustem Kunststoffgehäuse PA 66 (UL 94 HB), für Kabeldurchlass 4,0 bis 6,0 mm, mit Klemmkorb-Zugentlastung.
Technische Merkmale (Typ, Polzahl, Bemessungsspannung/Bemessungsstrom (40 °C)): 09-0137-70-04, 4p, 250 V/6,0 A
| Filter | Merkmal | Wert |
|---|---|---|
| Ausführung | Winkelstecker | |
| Leiterquerschnitt | 0,75 mm² | |
| Polzahl | 4-polig | |
| Orientierung | abgewinkelt | |
| Kontaktanschluss | Lötkelch | |
| Verriegelung | Schraubverriegelung | |
| Kabeldurchmesser | 4 bis 6 mm | |
| Montage | Kabelmontage | |
| Bestückung | bestückt | |
| Kontaktoberfläche | versilbert | |
| Gehäusematerial | PA |
| Merkmal | Wert |
|---|---|
| Ursprungsland | DE |
| Zolltarifnummer | 85369010 |
| Merkmal | Wert |
|---|---|
| RoHS konform | Ja |
| SVHC frei | Nein |
| Elektrogeräte Rücknahme |  |
| Substanz Beschreibung | Blei |
| Stand der RoHS-Richtlinie | 31.03.15 |
