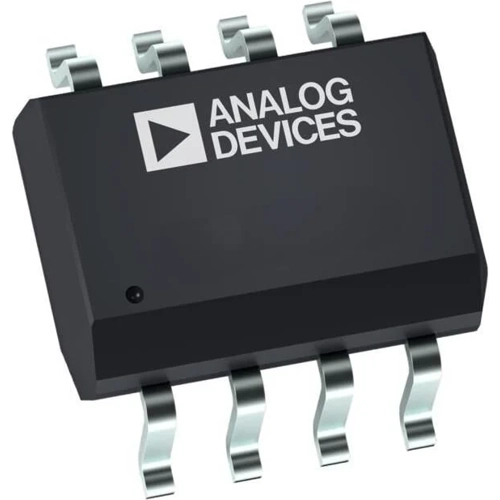

AD820ARZ | ANALOG DEVICES

Präzisionsverstärker, AD820ARZ, ANALOG DEVICES

Der AD820ARZ ist ein präziser, stromsparender Operationsverstärker mit FET-Eingang, der mit einer Einzelspannung von 5 V bis 36 V oder mit zwei Spannungen von ±2,5 V bis ±18 V betrieben werden kann. Er verfügt über echte Einzelspannungsfähigkeit mit einem Eingangsspannungsbereich, der unter die negative Versorgungsspannung reicht, sodass der AD820ARZ im Einzelspannungsmodus auch Eingangssignale unterhalb der Masse verarbeiten kann. Der Ausgangsspannungshub reicht bis auf 10 mV an jede Versorgungsspannung heran und bietet so den maximalen dynamischen Ausgangsbereich. Eine Offset-Spannung von maximal 800 μV, eine Offset-Spannungsdrift von 2 μV/°C, ein typischer Eingangs-Bias-Strom unter 25 pA und ein geringes Eingangsspannungsrauschen sorgen für Gleichstromgenauigkeit bei einer Quellenimpedanz von bis zu 1 GΩ. Eine Bandbreite bei Einheitsverstärkung von 1,8 MHz, ein Klirrfaktor (THD) von-93 dB bei 10 kHz und eine Anstiegsgeschwindigkeit von 3 V/μs werden bei einem geringen Versorgungsstrom von 800 μA bereitgestellt. Der AD820ARZ treibt eine direkte kapazitive Last von bis zu 350 pF an und liefert einen minimalen Ausgangsstrom von 15 mA. Dadurch kann der Verstärker ein breites Spektrum an Lastbedingungen bewältigen. Diese Kombination aus Wechselstrom- und Gleichstromleistung sowie der hervorragenden Lasttreiberfähigkeit ergibt einen außergewöhnlich vielseitigen Verstärker für Anwender mit Einspannungsversorgung.

Features

• Echter Ein-Spannungs-Betrieb
• Der Ausgang schwankt von einer Schiene zur anderen
• Der Eingangsspannungsbereich reicht bis unter Null
• Hervorragende Lastübertragung
• Hervorragende Leistung bei geringem Stromverbrauch
• Hervorragende Gleichstromleistung

Anwendungen

• Batteriebetriebene Präzisionsmessgeräte
• Photodioden-Vorverstärker
• Aktive Filter
• Medizinische Geräte
• Referenzspannungen und Spannungsregler für den Niedrigleistungsbereich
