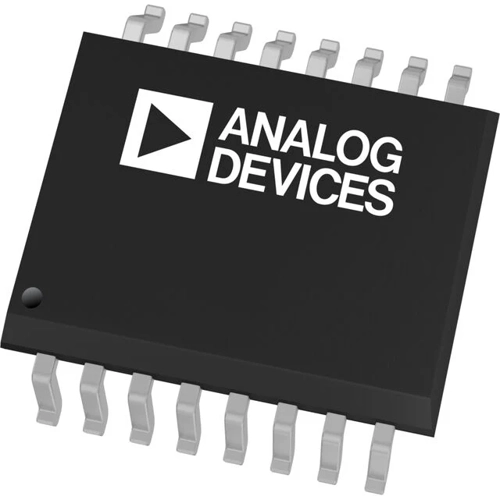

ADUM1402ARWZ | ANALOG DEVICES

Digitaler Isolator, ADUM1402ARWZ, ANALOG DEVICES

Der ADUM1402ARWZ ist ein vierkanaliger digitaler Isolator, der auf der iCoupler-Technologie von Analog Devices basiert. Durch die Kombination von Hochgeschwindigkeits-CMOS-Technologie und monolithischer Luftkerntransformator-Technologie bietet diese Isolationskomponente herausragende Leistungsmerkmale, die denen von Alternativen wie Optokopplern überlegen sind. Da keine LEDs und Fotodioden verwendet werden, entfallen bei dem iCoupler-Bauteil die mit Optokopplern üblicherweise verbundenen Designprobleme. Die typischen Probleme von Optokopplern hinsichtlich ungewisser Stromübertragungsverhältnisse, nichtlinearer Übertragungsfunktionen sowie Temperatur- und Lebensdauereffekten werden durch die einfache digitale Schnittstelle des iCouplers und seine stabilen Leistungsmerkmale beseitigt. Der Bedarf an einem externen Treiber und anderen diskreten Bauteilen entfällt bei diesem iCoupler-Produkt. Darüber hinaus verbraucht der iCoupler bei vergleichbarer Signalübertragungsrate nur ein Zehntel bis ein Sechstel der Leistung eines Optokopplers.

Der Isolator ADUM1402ARWZ bietet vier unabhängige Isolationskanäle in verschiedenen Kanalkonfigurationen und Datenraten (siehe Bestellleitfaden). Alle Modelle arbeiten mit einer Versorgungsspannung von 2,7 V bis 5,5 V auf beiden Seiten, wodurch sie mit Systemen mit niedrigerer Spannung kompatibel sind und eine Spannungswandlungsfunktion über die Isolationsbarriere hinweg ermöglichen. Darüber hinaus bietet der ADUM1402ARWZ eine geringe Pulsbreitenverzerrung (<2 ns für die CRW-Ausführung) und eine hohe Kanal-zu-Kanal-Übereinstimmung (<2 ns für die CRW-Ausführung). Im Gegensatz zu anderen Optokoppler-Alternativen verfügt der Isolator ADUM1402ARWZ über eine patentierte Auffrischungsfunktion, die die Gleichstromkorrektheit gewährleistet, wenn kein logischer Übergang am Eingang vorliegt und eine der Versorgungsspannungen nicht anliegt.

Features

• Für Anwendungen im Automobilbereich geeignet
• Stromsparbetrieb
• Bidirektionale Kommunikation
• Präzise zeitliche Eigenschaften
• Ausgangsfreigabefunktion
