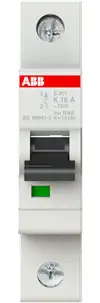

2CDS251001R0467 | ABB
Sicherungsautomat, 1-polig, K Charakteristik, 16 A, 230 VAC, DIN-Schiene
Sicherungsautomaten Typ ABB Stotz S 20.
Leitungsschutzschalter für Montage auf Trageschienen EN 60715, 35 mm; Nennspannung: 230/400 VAC, Betriebsspannung: max. 253/mehrpolig 440 VAC, Gleichspannung max.: einpolig 72 VDC/zweipolig 125 VDC, Isolations-Gruppe: C bei 250 VAC, B bei 380 VAC, Betriebstemperatur: –25 bis +55 °C, Anschlussquerschnitte: bis 16 qmm, Einbautiefe: 68 mm.
Ausführung mit Charakteristik K Typ S 201/202/203-K.
Auslösecharakteristik: K nach DIN VDE 0660 für Kraftstromkreise, Motoren, Transformatoren, Lampen und für Leitungsschutz, einsetzbar überall dort, wo Verbraucher mit hohen Anlaufströmen und Einschaltspitzen eine Rolle spielen.
Technische Merkmale (Typ, Polzahl, Nennstrom): S 201-K16, 1polig, 16 A
| Auslösecharakteristik | K | |
| Bemessungsspannung | 230 VAC | |
| Bemessungsstrom | 16 A | |
| Montage | DIN-Schiene | |
| Nennspannung (AC) | 253 V | |
| Nennspannung (DC) | 72 V | |
| Polzahl | 1-polig | |
| Schutzart (IP) | IP20 |
| Ursprungsland | DE |
| Zolltarifnummer | 85361050 |
| RoHS konform | Ja |
| Stand der RoHS-Richtlinie | 31.03.15 |
| SVHC frei | Ja |
