DG23-B1LA | ZF Switches and Sensors

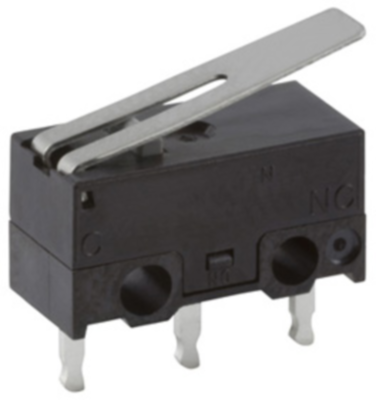

Subminiatur-Schnappschalter, Ein-Ein, Leiterplattenanschluss, Scharnierhebel, 0,4 N, 0,05 A/30 VDC, IP40
Subminiatur-Schnappschalter Serie DG Typ Cherry DG23-.
In Kleinstausführung, für Schwachstromanwendungen und Leiterplattenmontage im Rastermaß 5,08 mm; Kontaktart: Wechsler, Schaltleistung nach UL und CSA: 50 mA/30 VDC, Kontakte: AgNi, vergoldet, Betätigerfarbe: schwarz, Umgebungstemperatur: –25 bis +85 °C, Anschlüsse: CuZn, versilbert, Material Betätiger: PBT (UL 94 V-0), Sockel: PPHS (UL 94 V-0). Zulassungen: UL, CSA. Die Länge der Zusatzbetätiger bemisst sich ab Mitte der Befestigungsbohrung, die vom Zusatzbetätiger überragt wird.
Mit flachem und geradem Zusatzbetätiger 4,35 mm lang ab Mitte der Bef.-Bohrung Typ DG23-.
Schaltbetätigungskraft: max. 45 cN, Schaltpunkt: 6,8 mm (+0,8/–0,4), Vorlaufweg: max. 1,8 mm, Nachlaufweg: min. 0,55 mm, Differenzweg: max. 0,5 mm, Ruhestellung: max. 9,4 mm.
Technische Merkmale (Typ, Anschlussart): DG23-B1LA, LP-Anschl. unten gerade
| Anschluss | Leiterplattenanschluss | |
| Bauform | gerade | |
| Betätiger | Scharnierhebel | |
| Betätigungskraft | 0,4 N | |
| Gehäusematerial | PPS | |
| Schaltfunktion | Ein-Ein | |
| Schaltleistung | 0,05 A/30 VDC | |
| Schaltpunkt | 6,8 mm ±0,4 mm | |
| Schutzart (Betätigungsseite) | IP40 |
| Ursprungsland | JP |
| Zolltarifnummer | 85365080 |
| RoHS konform | Ja |
| Stand der RoHS-Richtlinie | 31.03.15 |
| SVHC frei | Ja |
