22815202 | Weco

Leiterplattenklemme, 12-polig, RM 10 mm, 1,5 mm², 24 A, Schraub-/Steckanschluss, grau, 22815202

Bestellnr.: 09H248

EAN: 4099891038410

HTN:

22815202

820/12

Herstellerserien: 820

Abbildung kann abweichen

Drucken

Wichtige Spezifikationen:

Polzahl 12-polig

Rastermaß 10 mm

Leiterquerschnitt 1,5 mm²

AWG-Leiterquerschnitt AWG 22-14

Download Datenblatt Technische Daten

Produktbeschreibung

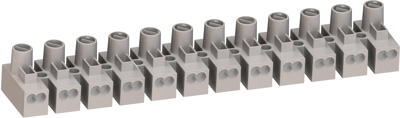

Anschlussklemme 820/12 von Weco

Mit Doppelsteckanschluss an der einen Seite und robustem Schraubanschluss an der anderen Seite, 12-polig, teilbar, aus zähhartem Polyamid, selbstverlöschend, naturfarbig, mit Klemmkörper aus verzinntem Messing.

Rastermaß: 10,0 mm

Bemessungs-Isolationsspannung: 450 V

Bemessungsstrom Schraubanschluss/Steckanschluss: 24/17,5 A

Klemmbereich Steckanschluss: bis 1,5 mm², eindrähtig

Klemmbereich Schraubanschluss eindrähtig/feindrähtig: bis 4,0/2,5 mm²

Temperaturbereich: - 40 bis +80 °C

Maße: L 117,5, B 19,2, H 16 mm

Zulassungen: VDE, UL, CSA u. a.

Kriechstromfestigkeit: CTI > 600

Feder, Drahtschutz: Bandstahl, rostfrei

Schraube: M 3,5, Stahl verzinkt, gelb chromatiert

Technische Daten

Filter	Merkmal	Wert
	Polzahl	12-polig
	Rastermaß	10 mm
	Leiterquerschnitt	1,5 mm²
	AWG-Leiterquerschnitt	AWG 22-14
	Nennstrom	24 A
	Nennspannung	450 V
	Breite	19.2 mm
	Höhe	16 mm
	Anschluss	Schraub-/Steckanschluss
	Farbe	grau
