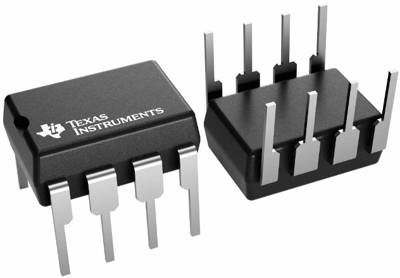

Der TL7705ACP ist speziell für den Einsatz als Reset-Controller in Mikrocomputer- und Mikroprozessorsystemen konzipiert. Der Versorgungsspannungsüberwacher überwacht die Versorgung auf Unterspannungsbedingungen am SENSE-Eingang. Beim Einschalten wird der RESET-Ausgang aktiv (low), wenn VCC einen Wert von annähernd 3,6 V erreicht. Zu diesem Zeitpunkt (vorausgesetzt, dass SENSE über VIT+ liegt) aktiviert die Verzögerungsfunktion eine Zeitverzögerung, nach der die Ausgänge RESET und RESET inaktiv werden (high bzw. low). Tritt während des normalen Betriebs eine Unterspannungsbedingung auf, werden RESET und RESET aktiv.
Features
Anwendungen
Anzahl der Regler | 1 | |
Ausgangsspannungsbereich | 3,5-18 VDC | |
Ausgangsstrom | 16 mA | |
Gehäuse | PDIP-8 | |
max. Temperatur | 70 °C | |
min. Temperatur | 0 °C | |
Montage | THT |
Ursprungsland | MX |
Zolltarifnummer | 85423390 |
MSL | MSL 1 |
Originalverpackung | Stange mit 50 Stück |
RoHS konform | Ja |
Stand der RoHS-Richtlinie | 31.03.15 |
SVHC frei | Nein |
Substanz Beschreibung | Blei |
