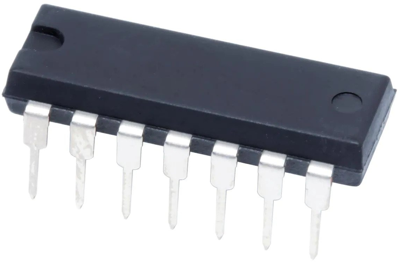

TLE2064CN | Texas Instruments

JFET-Operationsverstärker mit Eingang, TLE2064CN, Texas Instruments

Der TLE2064CN ist ein stromsparender Operationsverstärker mit JFET-Eingang, der die Bandbreite früherer Generationen verdoppelt, ohne den Stromverbrauch wesentlich zu erhöhen. Die On-Chip-Zener-Trimmung der Offset-Spannung sorgt für einen Präzisionsverstärker, der sich ideal für DC-gekoppelte Anwendungen eignet. Der TLE2064CN ist pin-kompatibel mit anderen BiFET-Verstärkern von Texas Instruments, so dass er zur Verdoppelung der Bandbreite oder zur Reduzierung des Stromverbrauchs in Schaltkreisen um fast 90 % eingesetzt werden kann. Dieser BiFET-Operationsverstärker kombiniert die inhärent hohe Eingangsimpedanz von JFET-Eingangstransistoren mit der starken Ausgangstreiberfähigkeit von Bipolarverstärkern.

Der Chip ist speziell für den Anschluss von hochohmigen Sensoren oder niederohmigen Wechselstromsignalen konzipiert und bietet im Vergleich zu bipolaren oder CMOS-Bausteinen mit ähnlichem Stromverbrauch eine überlegene Wechselstromleistung. Der TLE2064CN verfügt außerdem über eine Schaltung mit hohem Ausgangstreiber, die 100 Ω-Lasten bei Versorgungsspannungen von nur ±5 V treiben kann. Damit eignet er sich gut für Anwendungen wie Modemtransformatorlasten, die gute Wechselstromeigenschaften, geringe Leistung und einen hohen Ausgangstreiber erfordern.

Features

• On-chip offset voltage trimming for improved DC performance
• High output drive, specified into 100Ω loads
• Lower noise floor than earlier generations of low-power BiFETs
