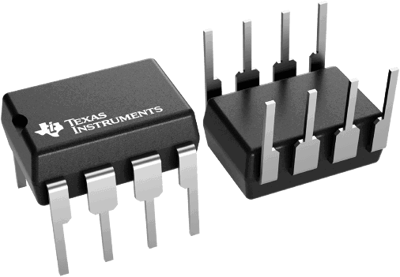

TLE2061CP | Texas Instruments

JFET-Eingangs-Operationsverstärker, TLE2061CP, Texas Instruments

Der TLE2061CP der Low-Power-JFET-Eingangs-Operationsverstärker verdoppelt die Bandbreite der früheren Generation, ohne den Stromverbrauch wesentlich zu erhöhen. Der Excalibur-Prozess von Texas Instruments sorgt außerdem für ein geringeres Grundrauschen. Die On-Chip-Zener-Trimmung der Offset-Spannung sorgt für einen Präzisionsgrad für DC-gekoppelte Anwendungen. Der TLE2061CP-Baustein ist pin-kompatibel mit anderen BiFETs von TI.

Ein BiFET-Operationsverstärker bietet die inhärent höhere Eingangsimpedanz eines JFET-Eingangstransistors, ohne die mit einem bipolaren Verstärker verbundene Ausgangssteuerung zu opfern. Dadurch eignet er sich besser für die Kopplung mit einem hochohmigen Sensor oder einem Wechselstromsignal mit sehr niedrigem Pegel. Außerdem weist er ein besseres Wechselstromverhalten auf als ein bipolarer oder CMOS-Baustein mit vergleichbarem Stromverbrauch. Der TLE2061CP verfügt über eine Schaltung mit hoher Ausgangsleistung, die eine 100-Ω-Last bei einer Versorgungsspannung von nur ±5 V treiben kann. Damit eignet er sich hervorragend für die Ansteuerung einer Transformatorlast in einem Modem oder einer anderen Anwendung, die gute AC-Eigenschaften, geringen Strom und hohe Ausgangsleistung erfordert.

Features

• On-Chip-Offset-Spannungstrimmung für verbesserte DC-Leistung
• Hohe Ausgangsleistung, spezifiziert in 100- Lasten
• Geringeres Grundrauschen als frühere Generationen von Low-Power-BiFETs
