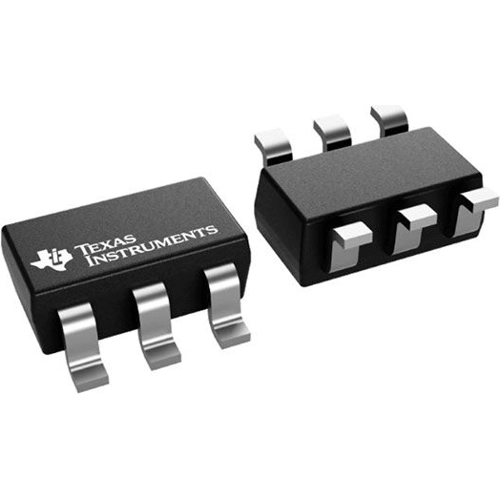

OPA355NA/250 | Texas Instruments

Operationsverstärker, OPA355NA/250, Texas Instruments

Der Hochgeschwindigkeits-CMOS-Operationsverstärker OPA355NA/250 mit Spannungsrückkopplung wurde für Video- und andere Anwendungen entwickelt, die eine große Bandbreite erfordern. Der OPA355NA/250 ist bei Verstärkung 1 stabil und kann große Ausgangsströme treiben. Darüber hinaus verfügt er über eine digitale Abschaltfunktion (Enable), die in Leerlaufphasen Energie spart und den Ausgang in einen hochohmigen Zustand versetzt, um das Ausgangs-Multiplexing zu unterstützen. Die Differenzverstärkung beträgt 0,02 % und die Differenzphase 0,05°. Der Ruhestrom beträgt 8,3 mA. Der OPA355NA/250 ist für den Betrieb mit einer oder zwei Spannungsversorgungen von nur 2,5 V (±1,25 V) bis zu 5,5 V (±2,75 V) optimiert. Der Gleichtakt-Eingangsbereich erstreckt sich von 100 mV unterhalb der Masse bis zu 1,5 V von V+. Der Ausgangsschwenk liegt innerhalb von 100 mV der Schienen und unterstützt einen großen Dynamikbereich.

Features

• Eingangsbereich umfasst Masse
• Thermische Herunterfahren

Anwendungen

• Videoverarbeitung
• Ultraschall
• Optische Netzwerke, abstimmbare Laser
• Photodioden-Transimpedanzverstärker
• Aktive Filter
• Hochgeschwindigkeits integratoren
• Analog-Digital-Wandler (ADC) Eingangs-Puffer
• Digital-Analog-Wandler (DAC) Ausgangsverstärker
• Barcode-Scanner
• Kommunikation
