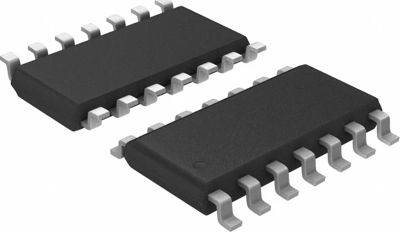

Dualer Audio-Differenzialleitungsempfänger, INA2134UA, Texas Instruments
Der INA2134UA ist ein differenzieller Leitungsempfänger, der aus einem Hochleistungsoperationsverstärker mit On-Chip-Präzisionswiderstand besteht. Er ist vollständig für Hochleistungs-Audioanwendungen spezifiziert und verfügt über ausgezeichnete ac-Spezifikationen, einschließlich geringer Verzerrung (0,0005% bei 1kHz) und hoher Anstiegsgeschwindigkeit (14V/µs), die eine gute Dynamik gewährleisten. Darüber hinaus ermöglichen der große Ausgangsspannungshub und die hohe Ausgangsleistung den Einsatz in einer Vielzahl von anspruchsvollen Anwendungen. Die duale Version zeichnet sich durch eine völlig unabhängige Schaltung aus, die selbst bei Übersteuerung oder Überlast ein geringes Übersprechen und keine Interaktion zulässt. Der On-Chip-Widerstand des INA2134UA wird per Laser auf genaue Verstärkung und optimale Gleichtaktunterdrückung getrimmt. Darüber hinaus sorgt das ausgezeichnete TCR-Tracking des Widerstands für eine gleichbleibende Verstärkungsgenauigkeit und Gleichtaktunterdrückung über die Temperatur. Der Betrieb ist von ±4V bis ±18V (8V bis 36V Gesamtversorgung) garantiert.
