SN75174N | Texas Instruments

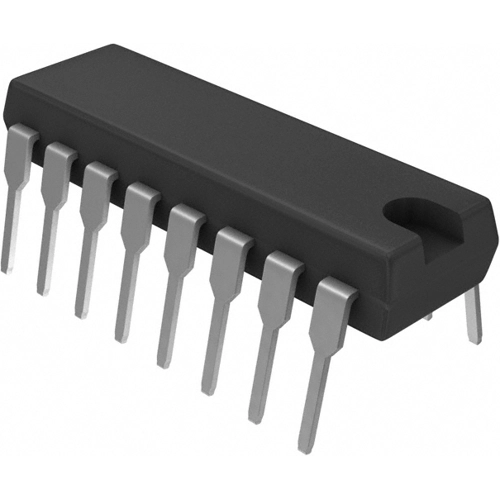

Quadruple Differential Line Treiber, mit Tri-State-Ausgängen, PDIP-16, Texas Instruments SN75174N
NCNR (nicht stornierbar / nicht retournierbar)
Vierfach-Differenzleitungstreiber, SN75174N, Texas Instruments
Der SN75174N ist ein monolithischer vierfacher Differenzleitungstreiber mit 3-State-Ausgängen. Er erfüllt die ANSI-Normen EIA/TIA-422-B und RS-485 sowie die ITU-Empfehlung V.11. Das Gerät ist für die symmetrische Mehrpunkt-Busübertragung mit Datenraten von bis zu 4 Megabaud optimiert. Jeder Treiber verfügt über einen großen positiven und negativen Gleichtakt-Ausgangsspannungsbereich, wodurch er sich für Party-Line-Anwendungen in rauschbehafteten Umgebungen eignet. Der SN75174N bietet eine positive und negative Strombegrenzung sowie eine thermische Abschaltung zum Schutz vor Leitungsfehlern auf dem Übertragungsbus. Die Abschaltung erfolgt bei einer Sperrschichttemperatur von ca. 150 °C.
Features
- Entwickelt für die Mehrpunktübertragung auf langen Busleitungen in störungsbehafteten Umgebungen
- Aktiv-hoch-Freigabe
- Thermischer Abschaltschutz
- Positiv- und Negativstrombegrenzung
- Geringer Strombedarf
| Filter | Merkmal | Wert |
|---|---|---|
| Produkt-Art | Quadruple Differential Line Treiber | |
| Ausführung | mit Tri-State-Ausgängen | |
| Gehäuse | PDIP-16 | |
| Montage | THT | |
| min. Temperatur | 0 °C | |
| max. Temperatur | 70 °C |
| Merkmal | Wert |
|---|---|
| Zolltarifnummer | 85423990 |
| Ursprungsland | US |
| Merkmal | Wert |
|---|---|
| SVHC frei | Ja |
| Stand der RoHS-Richtlinie | 31.03.15 |
| RoHS konform | Ja |
