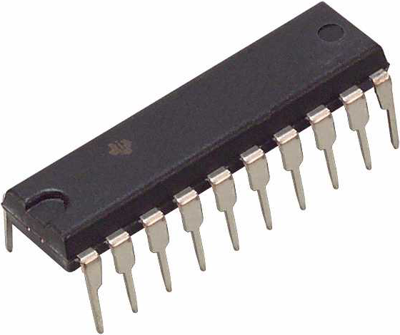

Oktal-D-Flip-Flop, SN74LS377N, Texas Instruments

Dieses monolithische, positiv flankengetriggerte Flipflop nutzt TTL-Schaltkreise, um eine D-Typ-Flipflop-Logik mit einem Freigabeeingang zu implementieren. Der SN74LS377N verfügt über eine gemeinsame Freigabe anstelle eines gemeinsamen Clear. Informationen am D-Eingang, die die Anforderungen an die Einrichtungszeit erfüllen, werden bei der positiven Flanke des Taktimpulses an den Q-Ausgang übertragen, wenn der Freigabeeingang G\ niedrig ist. Die Taktauslösung erfolgt bei einem bestimmten Spannungspegel und steht nicht in direktem Zusammenhang mit der Übergangszeit des positiv verlaufenden Impulses. Wenn der Takteingang entweder auf dem hohen oder dem niedrigen Pegel liegt, hat das D-Eingangssignal keine Auswirkung auf den Ausgang. Die Schaltung ist so konzipiert, dass eine falsche Taktung durch Übergänge am G\-Eingang verhindert wird. Dieses Flipflop reagiert garantiert auf Taktfrequenzen von 0 bis 30 MHz, während die maximale Taktfrequenz typischerweise 40 Megahertz beträgt. Die typische Verlustleistung beträgt 10 Milliwatt pro Flipflop.

Features

• Enthält jeweils acht Flip-Flops mit Single-Rail-Ausgängen
• Individuelle Dateneingabe für jedes Flip-Flop

Anwendungen

• Puffer/Speicher-Register
• Schieberegister
• Mustergeneratoren
