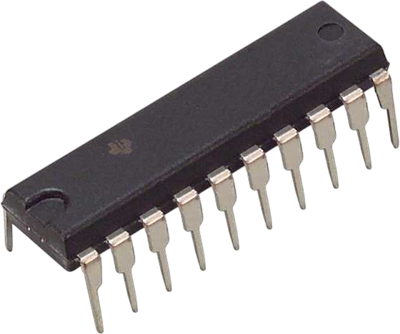

SN74LS374N | Texas Instruments
Octal D-Type Edge Triggered Flip-Flops, mit Tri-State-Ausgängen, PDIP-20, Texas Instruments SN74LS374N
NCNR (nicht stornierbar / nicht retournierbar)
Oktales D-Typ-Flipflop mit Flankentriggerung, SN74LS374N, Texas Instruments
Dieses 8-Bit-Register verfügt über einen 3-State-Ausgang, der speziell für die Ansteuerung hochkapazitiver oder relativ niederohmiger Lasten entwickelt wurde. Der hochohmige 3-State-Ausgang und die erhöhte Ansteuerleistung im High-Logik-Pegel ermöglichen es, dieses Register direkt an die Busleitung eines busorganisierten Systems anzuschließen und diese anzusteuern, ohne dass eine Schnittstelle oder eine Pullup-Komponente erforderlich ist. Dieses Gerät eignet sich besonders für die Implementierung von Pufferregistern, E/A-Ports, bidirektionalen Bus-Treibern und Arbeitsregistern. Die acht Flipflops des SN74LS374N sind flankengetriggerte Flipflops vom Typ D. Bei der positiven Flanke des Takts wird der Q-Ausgang auf den logischen Zustand gesetzt, der am D-Eingang eingestellt wurde.
Features
- 3-State-Bus-Ausgänge
- Vollständiger paralleler Zugriff zum Laden
- Gepufferte Steuereingänge
| Filter | Merkmal | Wert |
|---|---|---|
| Produkt-Art | Flankengesteuerte Achtfach-Flipflops (Typ D) | |
| Ausführung | mit Tri-State-Ausgängen | |
| Gehäuse | PDIP-20 | |
| Montage | THT | |
| Eingangsspannung | 7 V | |
| min. Temperatur | 0 °C | |
| max. Temperatur | 70 °C |
| Merkmal | Wert |
|---|---|
| Ursprungsland | US |
| Zolltarifnummer | 85423390 |
| Originalverpackung | Stange mit 20 Stück |
| Merkmal | Wert |
|---|---|
| RoHS konform | Ja |
| Substanz Beschreibung | Blei |
| Stand der RoHS-Richtlinie | 31.03.15 |
| SVHC frei | Nein |
