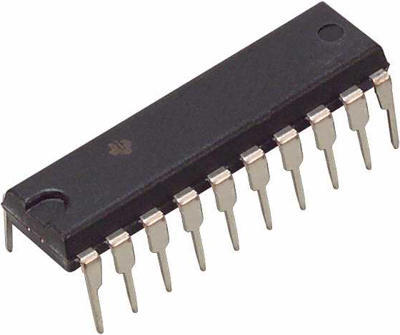

Transparente Oktal-D-Latches, SN74LS373N, Texas Instruments
Dieses 8-Bit-Register verfügt über einen 3-State-Ausgang, der speziell für die Ansteuerung einer hochkapazitiven oder relativ niederohmigen Last entwickelt wurde. Der hochohmige 3-Zustand und die erhöhte Ansteuerung mit hohem logischen Pegel verleihen diesem Register die Fähigkeit, direkt an eine Busleitung in einem Bus-organisierten System angeschlossen zu werden und diese anzusteuern, ohne dass Schnittstellen- oder Pullup-Komponenten erforderlich sind. Dieser Baustein ist besonders attraktiv für die Implementierung eines Pufferregisters, eines I/O-Ports, eines bidirektionalen Bustreibers und eines Arbeitsregisters. Das Latch des SN74LS373N ist ein transparentes D-Typ-Latch, d.h. während der Enable-Eingang (C oder CLK) high ist, folgt der Q-Ausgang dem Dateneingang (D). Wenn C oder CLK auf Low gesetzt wird, wird der Ausgang auf dem Niveau der eingestellten Daten gelatcht.
Features
- Busgesteuerte Ausgänge mit 3 Zuständen
- Vollständiger paralleler Zugriff zum Laden
- Gepufferte Steuereingänge
