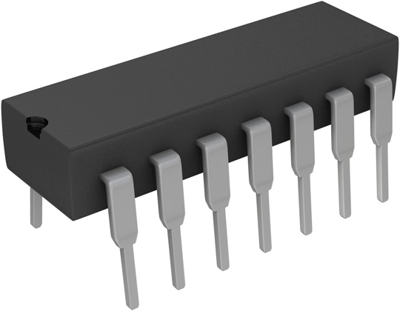

4-Bit Binärzähler, SN74LS293N, Texas Instruments
Dieser monolithische Zähler enthält vier Master-Slave-Flipflops und zusätzliches Gating, um einen Divide-by-two-Zähler und einen dreistufigen Binärzähler bereitzustellen, bei dem die Zählzykluslänge beim SN74LS293N Divide-by-five ist. Dieser Zähler verfügt über einen Gate-Reset auf Null und einen Gate-Set-to-Nine-Eingang zur Verwendung in BCD-Neunerkomplement-Anwendungen. Um die maximale Zähllänge (Dekade oder Vier-Bit-Binär) dieses Zählers zu nutzen, wird der B-Eingang mit dem QA-Ausgang verbunden. Die Eingangszählimpulse werden an Eingang A angelegt und die Ausgänge sind wie in der entsprechenden Funktionstabelle beschrieben. Ein symmetrischer Zähler mit Zehnerteilung kann vom SN74LS293N-Zähler erhalten werden, indem der QD-Ausgang mit dem A-Eingang verbunden wird und der Eingangszählimpuls an den B-Eingang angelegt wird, was eine Zehnerteilung-Rechteckwelle am Ausgang QA ergibt.
