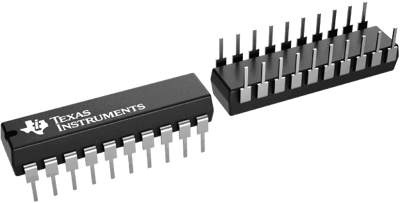

SN74LS273N | Texas Instruments

Latch, SN74LS273N, Texas Instruments

Dieses monolithische, durch eine positive Flanke getriggerte D-Flip-Flop verwendet TTL-Schaltungen zur Implementierung einer D-Logik mit einem direkten Clear-Eingang. Informationen am D-Eingang, die die Anforderungen an die Einrichtungszeit erfüllen, werden bei der positiven Flanke des Taktimpulses an den Q-Ausgang übertragen. Die Taktauslösung erfolgt bei einem bestimmten Spannungsschwellenwert und steht in keinem direkten Zusammenhang mit der Übergangszeit des positiven Impulses. Wenn der Takteingang entweder auf einem konstanten hohen oder niedrigen Pegel gehalten wird, hat das D-Signal keinen Einfluss auf den Ausgang. Dieses Flipflop reagiert garantiert auf Taktfrequenzen von 0 bis 30 MHz, wobei die typische maximale Betriebstaktfrequenz bei etwa 40 MHz liegt.

Features

• Enthält acht Flip-Flops mit Single-Rail-Ausgängen
• Gepufferte Takt- und direkte Clear-Eingänge
• Individuelle Dateneingabe für jedes Flip-Flop

Anwendungen

• Puffer/Speicher-Register
• Schieberegister
• Mustergeneratoren
