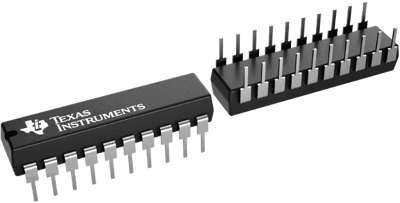

Leitungstreiber, SN74LS240N, Texas Instruments
Der oktale Puffer- und Leitungstreiber SN74LS240N wurde speziell entwickelt, um sowohl die Leistung als auch die Dichte von Speicheradresstreibern mit drei Zuständen, Takttreibern und busorientierten Empfängern und Sendern zu verbessern. Der Entwickler hat die Wahl zwischen ausgewählten Kombinationen von invertierenden und nichtinvertierenden Ausgängen, symmetrischem Aktiv-Low-Ausgangssteuereingang (G) und komplementären Ausgangssteuereingängen (G und G). Dieser Baustein zeichnet sich durch einen hohen Fan-Out, einen verbesserten Fan-In und eine 400-mV-Rauschmarge aus. Der SN74LS24x oder SN74S24x kann zur Ansteuerung einer abgeschlossenen Leitung bis zu 133 Ω verwendet werden.
Features
- 3-State-Ausgänge steuern Busleitungen oder Pufferspeicher-Adressregister
- PNP-Eingänge reduzieren die Gleichstrombelastung
- Hysterese an den Eingängen verbessert die Rauschspanne
