SN74LS138N | Texas Instruments

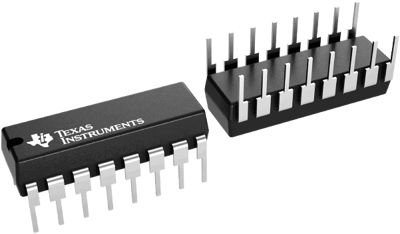

Decoder, PDIP-16, Texas Instruments SN74LS138N
Decoder, SN74LS138N, Texas Instruments
Dieser Schottky-geklemmte TTL-MSI-Schaltkreis ist für den Einsatz in Hochleistungs-Speicherdekodierungs- oder Datenweiterleitungsanwendungen vorgesehen, die sehr kurze Ausbreitungsverzögerungszeiten erfordern. In Hochleistungsspeichersystemen kann dieser Decoder eingesetzt werden, um die Auswirkungen der Systemdekodierung zu minimieren. Bei Verwendung eines Hochgeschwindigkeitsspeichers mit einer schnellen Freigabeschaltung sind die Verzögerungszeit dieses Decoders und die Freigabezeit des Speichers in der Regel geringer als die typische Zugriffszeit des Speichers. Dies bedeutet, dass die effektive Systemverzögerung, die durch den Schottky-geklemmten Systemdecoder eingeführt wird, vernachlässigbar ist.
Der SN74LS138N dekodiert eine von acht Leitungen in Abhängigkeit von den Bedingungen an den drei binären Auswahleingängen und den drei Freigabeeingängen. Zwei Active-Low- und ein Active-High-Enable-Eingang reduzieren den Bedarf an externen Gattern oder Invertern bei der Erweiterung. Ein 24-Zeilen-Decoder kann ohne externe Inverter implementiert werden, und ein 32-Zeilen-Decoder benötigt nur einen Inverter. Ein Freigabeeingang kann als Dateneingang für Demultiplexing-Anwendungen verwendet werden.
Features
- Speziell für hohe Geschwindigkeiten entwickelt
- Speicherdecoder
- Datenübertragungssysteme
- Schottky-Klemme für hohe Leistung
Filter | Merkmal | Wert |
---|---|---|
Gehäuse | PDIP-16 | |
Produkt-Art | Decoder | |
Montage | THT | |
Eingangsspannung | 5.25 V | |
max. Temperatur | 70 °C | |
Anzahl der Kanäle | 1 | |
min. Temperatur | 0 °C | |
Ausgangsstrom | 8 mA |
Merkmal | Wert |
---|---|
Originalverpackung | Stange mit 25 Stück |
Ursprungsland | MY |
Zolltarifnummer | 85423990 |
MSL | MSL 1 |
Merkmal | Wert |
---|---|
Substanz Beschreibung | Blei |
SVHC frei | Nein |
RoHS konform | Ja |
Stand der RoHS-Richtlinie | 31.03.15 |
