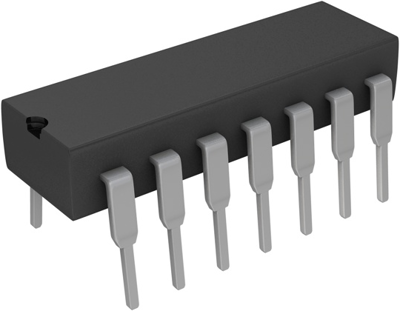

Retriggerbarer monostabiler Multivibrator, SN74LS122N, Texas Instruments
Dieser d-c getriggerte Multivibrator verfügt über drei Methoden zur Steuerung der Ausgangsimpulsdauer. Die Grundimpulszeit wird durch die Wahl des externen Widerstandes und des Kapazitätswertes programmiert (siehe typische Anwendungsdaten). Der SN74LS122N verfügt über einen internen Timing-Widerstand, der es ermöglicht, die Schaltung mit nur einem externen Kondensator zu verwenden, falls dies gewünscht wird. Nach dem Triggern kann die Grundimpulsdauer durch erneutes Triggern des gated low-level-active (A) oder high-level-active (B) Eingangs verlängert oder durch Verwendung des Overriding Clear verkürzt werden. Der SN74LS122N verfügt über eine ausreichende Schmitt-Hysterese, um eine jitterfreie Triggerung vom B-Eingang mit einer Übergangsrate von nur 0,1 Millivolt pro Nanosekunde zu gewährleisten.
Features
- Retriggerbar für sehr lange Ausgangsimpulse, bis zu 100% Tastverhältnis
- Überschreiben von Clear beendet den Ausgangsimpuls
