SN74HCT540N | Texas Instruments

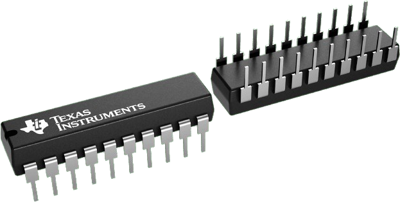

Octal Puffer/Line Treiber, 3-State buffer, PDIP-20, Texas Instruments SN74HCT540N
Bestellnr.: 62S8954
HTN:
SN74HCT540N
Einzelpreis (€ / Stk.)
0,5831 € *
Verfügbar in 5 Tagen: 640 Stk. - bei Bestellung heute
Gesamtpreis:
23,32 € *
*inkl. MwSt. zzgl. Versandkosten
Zwischenverkauf vorbehalten
40 Stk.
0,5831 €
Octal Buffer/Line Driver, SN74HCT540N, TI
Dieser Octal Buffer und Line Driver ist so konzipiert, dass er die Leistung des HCT540-Bausteins und eine Pinbelegung mit einem Eingang und einem Ausgang auf gegenüberliegenden Seiten des Gehäuses aufweist. Diese Anordnung erleichtert das Layout der Leiterplatte erheblich. Das 3-Zustands-Steuerungsgatter ist ein NOR mit 2 Eingängen. Wenn der Eingang für die Ausgangsfreigabe (OE) hoch ist, befindet sich der Ausgang im Zustand hoher Impedanz.
Dieses Gerät liefert invertierte Daten an den Ausgängen. Um den hochohmigen Zustand während des Einschaltens oder Ausschaltens zu gewährleisten, sollte OE über einen Pullup-Widerstand mit VCC verbunden werden; der Mindestwert des Widerstands wird durch die Stromaufnahmefähigkeit des Treibers bestimmt.
Technische Daten
| Filter | Merkmal | Wert |
|---|---|---|
| Produkt-Art | Octal Puffer/Line Treiber | |
| Gehäuse | PDIP-20 | |
| min. Temperatur | -40 °C | |
| Eingangsspannung | 5.5 V | |
| Ausgangsstrom | 6 mA | |
| Montage | THT | |
| max. Temperatur | 85 °C | |
| Anzahl der Kanäle | 8 | |
| Ausführung | 3-State buffer |
Download
Logistik
| Merkmal | Wert |
|---|---|
| Originalverpackung | Stange mit 20 Stück |
| Zolltarifnummer | 85423990 |
| Ursprungsland | MY |
Compliance
| Merkmal | Wert |
|---|---|
| SVHC frei | Ja |
| RoHS konform | Ja |
| Stand der RoHS-Richtlinie | 08.06.11 |
