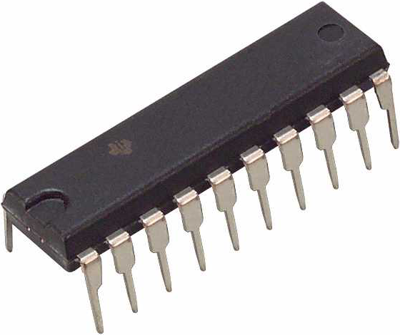

SN74HC573AN | Texas Instruments
Octal Transparent D-Type Latches, mit Tri-State-Ausgängen, PDIP-20, Texas Instruments SN74HC573AN
Einzelpreis (€ / Stk.)
0,7259 € *
Verfügbar in 5 Tagen: 1.380 Stk. - bei Bestellung heute
Gesamtpreis:
14,52 € *
Preisstaffel
Anzahl
Preis pro Einheit*
20 Stk.
0,7259 €
50 Stk.
0,6426 €
100 Stk.
0,5950 €
250 Stk.
0,5474 €
500 Stk.
0,5117 €
*inkl. MwSt. zzgl. Versandkosten
Zwischenverkauf vorbehalten
Transparentes Oktal-D Riegel, SN74HC573AN, Texas Instruments
Der Baustein SNx4HC573A ist ein oktales transparentes D-Typ-Latch, das über einen 3-Zustands-Ausgang verfügt, der speziell für die Ansteuerung hochkapazitiver oder relativ niederohmiger Lasten entwickelt wurde. Er ist besonders geeignet für die Implementierung von Pufferregistern, I/O-Ports, bidirektionalen Bustreibern und Arbeitsregistern. Wenn der Latch-Enable (LE)-Eingang High ist, reagiert der Q-Ausgang auf den Dateneingang (D). Wenn LE niedrig ist, wird der Ausgang verriegelt, um die eingestellten Daten beizubehalten.
Features
- 3-State-Hochstromausgänge treiben Busleitungen direkt oder bis zu 15 LSTTL-Lasten an State-Ausgänge treiben Busleitungen direkt oder bis zu 15 LSTTL-Lasten
- Niedriger Eingangsstrom von 1 µA max
- Bus-Structured Pinout
Technische Daten
| Filter | Merkmal | Wert |
|---|---|---|
| Gehäuse | PDIP-20 | |
| max. Temperatur | 85 °C | |
| Montage | THT | |
| min. Temperatur | -40 °C | |
| Ausgangsstrom | 7.8 mA | |
| Ausführung | mit Tri-State-Ausgängen | |
| Produkt-Art | Transparente Achtfach-Latches (Typ D) |
Download
Logistik
| Merkmal | Wert |
|---|---|
| Zolltarifnummer | 85423990 |
| Originalverpackung | Stange mit 20 Stück |
Compliance
| Merkmal | Wert |
|---|---|
| RoHS konform | Ja |
| SVHC frei | Ja |
| Stand der RoHS-Richtlinie | 31.03.15 |
