SN74HC541N | Texas Instruments

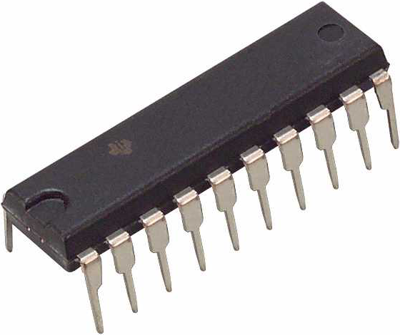

Octal Buffers and Line Drivers, mit Tri-State-Ausgängen, PDIP-20, Texas Instruments SN74HC541N
Einzelpreis (€ / Stk.)
0,6664 € *
Verfügbar in 5 Tagen: 2.120 Stk. - bei Bestellung heute
Gesamtpreis:
66,64 € *
*inkl. MwSt. zzgl. Versandkosten
Zwischenverkauf vorbehalten
100 Stk.
0,6664 €
Oktal-Puffer, SN74HC541N, Texas Instruments
Dieser oktale Puffer- und Leitungstreiber bietet die Leistung des SNx4HC541-Bausteins und eine Pinbelegung mit Eingang und Ausgang auf gegenüberliegenden Seiten des Gehäuses. Diese Anordnung erleichtert das Layout der Leiterplatte erheblich. Der 3-Zustands-Ausgang wird durch ein NOR-Gatter mit zwei Eingängen gesteuert. Wenn einer der beiden Eingänge für die Ausgangsfreigabe (OE1 oder OE2) High ist, befinden sich alle acht Ausgänge im Zustand hoher Impedanz. Der SNx4HC541-Baustein liefert echte Daten am Ausgang.
Features
- 3-State-Hochstromausgänge treiben Busleitungen direkt oder bis zu 15 LSTTL-Lasten an
- Niedriger Eingangsstrom von 1 µA max
- Daten-Durchfluss-Pinout
Technische Daten
| Filter | Merkmal | Wert |
|---|---|---|
| Gehäuse | PDIP-20 | |
| max. Temperatur | 85 °C | |
| Montage | THT | |
| min. Temperatur | -40 °C | |
| Ausgangsstrom | 7.8 mA | |
| Ausführung | mit Tri-State-Ausgängen | |
| Produkt-Art | Octal Buffers and Line Drivers |
Download
Logistik
| Merkmal | Wert |
|---|---|
| Ursprungsland | MY |
| Zolltarifnummer | 85423990 |
| MSL | MSL 1 |
| Originalverpackung | Stange mit 20 Stück |
Compliance
| Merkmal | Wert |
|---|---|
| RoHS konform | Ja |
| SVHC frei | Ja |
| Stand der RoHS-Richtlinie | 31.03.15 |
