SN74ALS623ADW | Texas Instruments

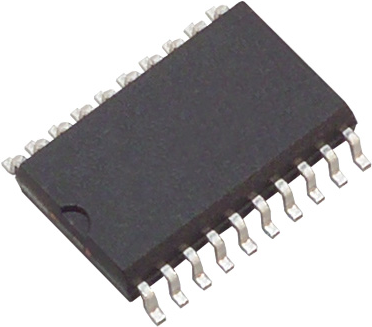

Oktal-Bus-Transceiver, SN74ALS623ADW, Texas Instruments

Dieser oktale Bustransceiver ist für die asynchrone Zwei-Wege-Kommunikation zwischen Datenbussen konzipiert. Die Implementierung der Steuerfunktion ermöglicht eine maximale Flexibilität bei der Zeitsteuerung. Dieses Gerät ermöglicht die Datenübertragung vom A-Bus zum B-Bus oder vom B-Bus zum A-Bus, abhängig von den Logikpegeln an den Output-Enable-Eingängen (OEAB und ). Die Output-Enable-Eingänge deaktivieren das Gerät, so dass die Busse effektiv isoliert sind. Die Dual-Enable-Konfiguration gibt dem Transceiver die Möglichkeit, Daten durch gleichzeitige Aktivierung von OEAB und zu speichern. Jeder Ausgang verstärkt in dieser Transceiver-Konfiguration seinen Eingang. Wenn sowohl OEAB als auch OEAB aktiviert sind und sich alle anderen Datenquellen für die beiden Busleitungssätze im hochohmigen Zustand befinden, bleiben beide Busleitungssätze (insgesamt 16) in ihrem letzten Zustand. Die 8-Bit-Codes, die auf den beiden Bussätzen erscheinen, sind beim SN74ALS623ADW identisch.

Features

• Lokale Bus-Latch-Fähigkeit
• Wahlweise echte oder invertierende Logik
