SN65LVDM051PW | Texas Instruments

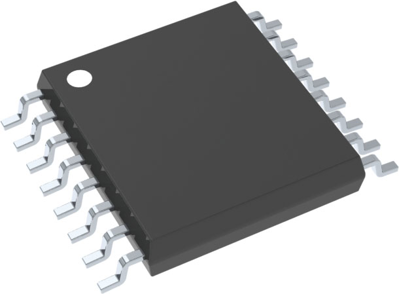

1‑Kanal LVDM Duplex‑Empfänger, Transceiver, TSSOP-16, Texas Instruments SN65LVDM051PW
Bestellnr.: 58S4550
HTN:
SN65LVDM051PW
Einzelpreis (€ / Stk.)
2,6061 € *
Standardlieferzeit ab Hersteller beträgt: 2 Wochen
Dualer LVDS-Sender und -Empfänger, SN65LVDM051PW, Texas Instruments
Der SN65LVDM051PW ist ein differentieller Leitungsempfänger, der LVDS (Low-Voltage Differential Signaling) verwendet, um hohe Signalisierungsraten zu erreichen. Dieser Schaltkreis ähnelt seinem TIA/EIA-644-konformen Gegenstück (SN65LVDS), mit der Ausnahme, dass der Ausgangsstrom des Treibers verdoppelt wird. Diese Modifikation sorgt für eine minimale differentielle Ausgangsspannung von 247 mV an einer 50-Ω-Last, die zwei parallel geschaltete Übertragungsleitungen simuliert. Dies ermöglicht Datenbusse mit mehr als einem Treiber oder mit zwei Leitungsabschlusswiderständen. Der Empfänger erkennt eine Spannungsdifferenz von 50 mV mit bis zu 1 V Massepotentialdifferenz zwischen einem Sender und einem Empfänger.
Features
- Typische Voll-Duplex-Signalisierungsraten von 100 Mbps
- LVTTL-Eingangspegel sind 5-V-tolerant
- Empfänger hat Open-Circuit Failsafe
Technische Daten
| Filter | Merkmal | Wert |
|---|---|---|
| min. Temperatur | -40 °C | |
| Gehäuse | TSSOP-16 | |
| Datenübertragungsrate | 500000000 mb/s | |
| Montage | SMD | |
| Ausführung | Transceiver | |
| Produkt-Art | 1‑Kanal LVDM Duplex‑Empfänger | |
| max. Temperatur | 85 °C |
Download
Compliance
| Merkmal | Wert |
|---|---|
| Stand der RoHS-Richtlinie | 08.06.11 |
| SVHC frei | Ja |
| RoHS konform | Ja |
