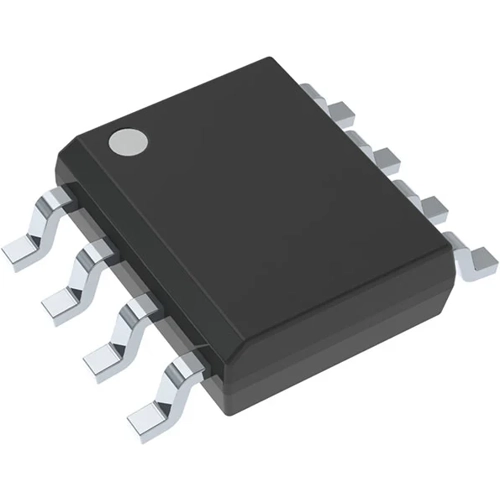

Bus-Transceiver, SN65LBC176DR, Texas Instruments

Der SN65LBC176DR ist ein differentieller Bus-Transceiver, der für die bidirektionale Datenkommunikation auf Mehrpunkt-Bus-Übertragungsleitungen entwickelt wurde. Er ist für symmetrische Übertragungsleitungen optimiert und erfüllt die Normen ANSI TIA/EIA-485-A (RS-485) und ISO 8482:1987(E). Der SN65LBC176DR kombiniert einen 3-State-Differenzleitungstreiber und einen Differenzleitungseingangsempfänger, die beide mit einer einzigen 5-V-Stromversorgung betrieben werden. Der Treiber verfügt über eine aktiv-hohe Freigabe und der Empfänger über eine aktiv-niedrige Freigabe; diese können extern angeschlossen werden, um als Richtungssteuerung zu fungieren. Die differentiellen Ausgänge des Treibers und die differentiellen Eingänge des Empfängers sind intern miteinander verbunden und bilden einen differentiellen Eingangs-/Ausgangs-Busport (I/O), der so ausgelegt ist, dass die Belastung des Busses minimiert wird, wenn der Treiber deaktiviert ist oder V_CC = 0 ist. Der Port unterstützt große positive und negative Gleichtakt-Spannungsbereiche, wodurch sich der SN65LBC176DR für Party-Line-Anwendungen eignet. Durch Deaktivieren sowohl des Treibers als auch des Empfängers kann ein niedriger Versorgungsstrom für das Gerät erreicht werden.

Features

• Bidirektionaler Transceiver
• Designed for High-Speed Operation in Both Serial and Parallel Anwendungen
• Geringe Verzerrung
• Entwickelt für die Mehrpunktübertragung auf langen Busleitungen in störungsbehafteten Umgebungen
• Thermischer Abschaltschutz
• Treiber-Positiv- und Negativstrombegrenzung
• Ausfallsicheres Empfängerdesign mit offenem Stromkreis
• Störungsfreier Schutz beim Ein- und Ausschalten
