SN65176BDR | Texas Instruments

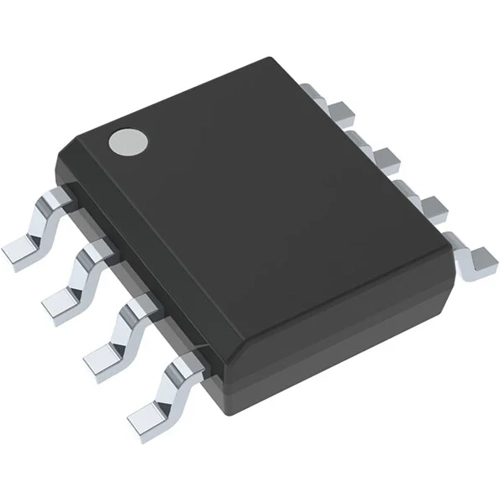

Bus-Transceiver, SN65176BDR, Texas Instruments

Der Differenzbus-Transceiver SN65176BDR ist für die bidirektionale Datenkommunikation auf Mehrpunkt-Bus-Übertragungsleitungen ausgelegt. Er ist für symmetrische Übertragungsleitungen optimiert und erfüllt die ANSI-Normen TIA/EIA-422-B und TIA/EIA-485-A sowie die ITU-Empfehlungen V.11 und X.27. Der SN65176BDR kombiniert einen 3-State-Differenzleitungstreiber und einen Differenzleitungseingangsempfänger, die beide mit einer einzigen 5-V-Stromversorgung betrieben werden. Der Treiber verfügt über eine aktiv-hohe Freigabe und der Empfänger über eine aktiv-niedrige Freigabe, die extern miteinander verbunden werden können, um als Richtungssteuerung zu fungieren. Die differentiellen Ausgänge des Treibers und die differentiellen Eingänge des Empfängers sind intern miteinander verbunden und bilden differentielle Eingangs-/Ausgangs-Busports (I/O), die so ausgelegt sind, dass sie den Bus bei deaktiviertem Treiber oder V_CC = 0 nur minimal belasten. Diese Ports zeichnen sich durch große positive und negative Gleichtakt-Spannungsbereiche aus, wodurch sich der SN65176B für Party-Line-Anwendungen eignet.

Features

• Bidirektionale Transceiver
• Entwickelt für die Mehrpunktübertragung auf langen Busleitungen in störungsbehafteten Umgebungen
• Synchronisation mehrerer Geräte mit externem Takteingang
• Individueller Treiber und Empfänger ermöglicht
• Große positive und negative Eingangs-/Ausgangs-Busspannungsbereiche
• Thermischer Abschaltschutz
• Positiver und negativer Strombegrenzer für den Treiber

Anwendungen

• Chemische und Gassensoren
• Digitale Beschilderung
• Mensch-Maschine-Schnittstellen (HMI)
• Motorsteuerungen
• Telekommunikationsmasten
• Waagen
• Drahtlose Repeater
