PCA9538DWR | Texas Instruments

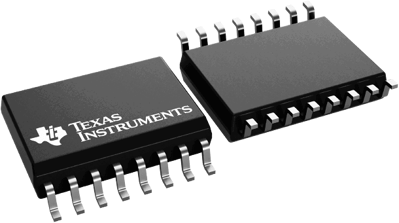

I²C/SMBus-E/A Erweiterung, mit Interrupt-/Reset- und Konfigurationsregistern, SOIC-16, Texas Instruments PCA9538DWR
Bestellnr.: 58S0011
HTN:
PCA9538DWR
NCNR (nicht stornierbar / nicht retournierbar)
Einzelpreis (€ / Stk.)
2,0944 € *
Standardlieferzeit ab Hersteller beträgt: 1 Woche
Gesamtpreis:
20,94 € *
*inkl. MwSt. zzgl. Versandkosten
Zwischenverkauf vorbehalten
10 Stk.
2,0944 €
E/A-Erweiterung, PCA9538DWR, Texas Instruments
Der PCA9538DWR ist ein 8-Bit-I/O-Expander zur Erweiterung der parallelen Ein- und Ausgänge (I/O) für das bidirektionale I2C-Bus-Protokoll (oder SMBus) mit zwei Leitungen. Dieses Gerät kann mit einer Versorgungsspannung von 2,3 V bis 5,5 V betrieben werden. Es unterstützt sowohl 100-kHz- (Standardmodus) als auch 400-kHz- (Schnellmodus) Taktfrequenzen. Zusammen mit anderen I/O-Erweiterungen bietet dieses Gerät eine einfache Lösung, wenn zusätzliche I/Os für Schalter, Sensoren, Drucktasten, LEDs, Lüfter usw. benötigt werden. Zu den Funktionen des PCA9538DWR gehört ein Interrupt, der am INT-Pin generiert wird, sobald sich der Zustand eines Eingangsports ändert.
Features
- Eingangs- und Ausgangskonfigurationsregister
- Polaritätsumkehrregister
- Einschalten mit allen Kanälen als Eingänge konfiguriert
- Keine Störung beim Einschalten
- Verriegelte Ausgänge mit hoher Stromantriebsleistung für den direkten Antrieb von LEDs
Technische Daten
| Filter | Merkmal | Wert |
|---|---|---|
| Produkt-Art | I²C/SMBus-E/A Erweiterung | |
| Ausführung | mit Interrupt-/Reset- und Konfigurationsregistern | |
| Gehäuse | SOIC-16 | |
| Montage | SMD | |
| Eingangsspannung | 6 V | |
| min. Temperatur | -40 °C | |
| max. Temperatur | 85 °C |
Download
Logistik
| Merkmal | Wert |
|---|---|
| Ursprungsland | TW |
Compliance
| Merkmal | Wert |
|---|---|
| RoHS konform | Ja |
| Stand der RoHS-Richtlinie | 08.06.11 |
| SVHC frei | Ja |
