CD74HC4053E | Texas Instruments

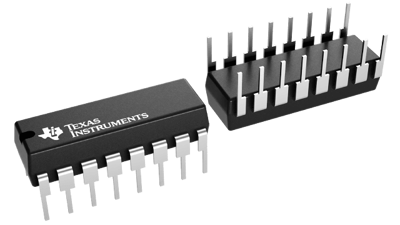

3-Kanal analog Schalter, PDIP-16, Texas Instruments CD74HC4053E
Logischer analoger Multiplexer und Demultiplexer, CD74HC4053E, Texas Instruments
Das Gerät CD74HC4053E ist ein digital gesteuerter Analogschalter, der Silizium-Gate-CMOS-Technologie verwendet, um Betriebsgeschwindigkeiten ähnlich wie LSTTL mit dem geringen Stromverbrauch von Standard-CMOS-integrierten Schaltungen zu erreichen. Dieser analoge Multiplexer und Demultiplexer steuert analoge Spannungen, die über den Versorgungsspannungsbereich (z. B. VCC bis VEE) variieren können. Es handelt sich um einen bidirektionalen Schalter, mit dem jeder analoge Eingang als Ausgang und umgekehrt verwendet werden kann. Der Schalter hat einen niedrigen Einschaltwiderstand und eine geringe Leckage im ausgeschalteten Zustand. Darüber hinaus verfügt dieses Gerät über eine Freigabesteuerung, die den Schalter im eingeschalteten Zustand in den ausgeschalteten Zustand versetzt.
Features
- Geringes Übersprechen zwischen Schaltern
- Schnelle Schalt- und Ausbreitungsgeschwindigkeiten
- Break-before-make-Schaltung
Anwendungen
- Digitales Radio
- Signalfreigabe
- Fabrikautomatisierung
- Fernseher
- Geräte
- Programmierbare Logikschaltungen
| Filter | Merkmal | Wert |
|---|---|---|
| Gehäuse | PDIP-16 | |
| Produkt-Art | 3-Kanal analog Schalter | |
| max. Temperatur | 125 °C | |
| min. Temperatur | -55 °C | |
| Montage | THT | |
| Anzahl der Kanäle | 3 |
| Merkmal | Wert |
|---|---|
| Originalverpackung | Stange mit 25 Stück |
| Ursprungsland | US |
| Zolltarifnummer | 85423390 |
| Merkmal | Wert |
|---|---|
| SVHC frei | Ja |
| Stand der RoHS-Richtlinie | 31.03.15 |
| RoHS konform | Ja |
