CD4511BNSR | Texas Instruments

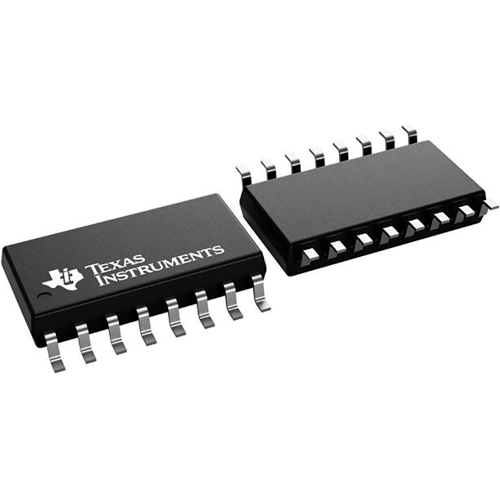

Latch-Decodertreiber, CMOS, SOP-16, Texas Instruments CD4511BNSR
NCNR (nicht stornierbar / nicht retournierbar)
Latch-Decoder-Treiber, CD4511BNSR, Texas Instruments
Der Typ CD4511BNSR ist ein BCD-zu-7-Segment-Latch-Decoder-Treiber, der mit CMOS-Logik und einem n-p-n-Bipolartransistor-Ausgangsbauelement auf einer einzigen monolithischen Struktur aufgebaut ist. Dieses Bauelement kombiniert die geringe Ruhestromverlustleistung und die hohe Störfestigkeit von RCA CMOS mit einem n-p-n-Bipolarausgangstransistor, der bis zu 25 mA liefern kann. Dank dieser Fähigkeit kann der Typ CD4511BNSR eine LED und andere Anzeigen direkt ansteuern. Lampentest (LT), Austastung (BL) und Latch-Enable- oder Strobe-Eingang dienen zum Testen der Anzeige, zum Ausschalten oder zur Intensitätsmodulation sowie zum Speichern oder Stroben eines BCD-Codes. Bei Verwendung einer externen Multiplexerschaltung kann ein anderes Signal multiplexiert und angezeigt werden.
Features
- Eingangs-Latches für BCD-Code-Speicherung
- Lampentest und Ausblendfunktion
Anwendungen
- Ansteuerung von LED-Anzeigen mit gemeinsamer Kathode
- Multiplexing mit LED-Anzeigen mit gemeinsamer Kathode
- Ansteuerung von Glühlampenanzeigen
- Ansteuerung von Niedervolt-Leuchtstoffanzeigen
| Filter | Merkmal | Wert |
|---|---|---|
| Produkt-Art | Latch-Decodertreiber | |
| Ausführung | CMOS | |
| Gehäuse | SOP-16 | |
| Montage | SMD | |
| min. Temperatur | -55 °C | |
| max. Temperatur | 125 °C |
| Merkmal | Wert |
|---|---|
| Ursprungsland | US |
| Zolltarifnummer | 85423990 |
| MSL | MSL 1 |
| Merkmal | Wert |
|---|---|
| Stand der RoHS-Richtlinie | 31.03.15 |
| RoHS konform | Ja |
| SVHC frei | Ja |
