CD4056BE | Texas Instruments

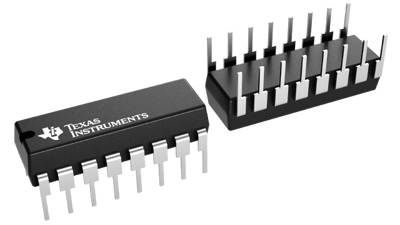

LCD-Decoder/Treiber, CD4056BE, Texas Instruments

Der CD4056BE ist ein einstelliger BCD-zu-7-Segment-Decoder/Treiber-Schaltkreis, der Pegelverschiebungsfunktionen auf dem Chip bereitstellt. Diese Funktion ermöglicht es, dass die Schwankungen des BCD-Eingangssignals (VDD bis VSS) mit den Schwankungen des 7-Segment-Ausgangssignals (VDD bis VEE) identisch oder unterschiedlich sein können. Beispielsweise kann das BCD-Eingangssignal (VDD bis VSS) nur 0 bis -3 V betragen, während die Ausgangsschwankungen des Anzeigetreibersignals (VDD bis VEE) bis zu 0 bis -15 V betragen können. Wenn VDD bis VEE 15 V überschreitet, sollte VDD bis VSS mindestens 4 V (0 bis -4 V) betragen. Die 7-Segment-Ausgänge werden durch den DISPLAY-FREQUENCY (DF)-Eingang gesteuert, der bewirkt, dass die ausgewählten Segmentausgänge niedrig, hoch oder ein Rechteckausgang (für Flüssigkristallanzeigen) sind.

Features

• Der Betrieb von Flüssigkristallen mit CMOS-Schaltungen ermöglicht Displays mit extrem geringem Stromverbrauch
• Äquivalenter Wechselstromausgang für Flüssigkristallanzeigen – kein externer Kondensator erforderlich
• On-Chip-Logikpegelkonvertierung für unterschiedliche Eingangs- und Ausgangspegelschwankungen

Anwendungen

• Allzweck-Displays
• Rechner und Messgeräte
• Wanduhren und Tischuhren
• Industrielle Bedienfelder
• Tragbare Laborgeräte
• Panel-Messgeräte
• Anzeigen im Armaturenbrett
