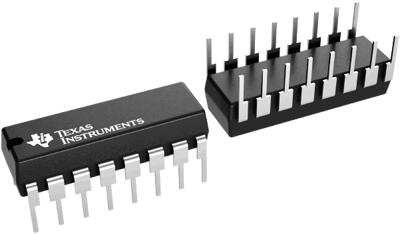

Doppeltes J-K Master-Slave Flip-Flop, CD4027BE, Texas Instruments
CD4027BE ist ein monolithisch integrierter Schaltkreis, der zwei identische J-K-Flipflops mit komplementärer Symmetrie enthält. Jedes Flip-Flop hat Vorkehrungen für individuelle J-, K-, Set-, Reset- und Takt-Eingangssignale. Als Ausgänge stehen gepufferte Q- und Q-Signale zur Verfügung. Diese Eingangs-/Ausgangsanordnung ermöglicht einen kompatiblen Betrieb mit dem Dual-D-Flipflop RCA-CD4027BE. Der CD4027BE eignet sich für Steuer-, Register- und Toggle-Funktionen. Die an den Eingängen J und K anliegenden Logikpegel steuern zusammen mit der internen Selbststeuerung den Zustand jedes Flipflops; Änderungen des Flipflop-Zustands erfolgen synchron mit dem positiv verlaufenden Übergang des Taktimpulses. Set- und Reset-Funktionen sind unabhängig vom Taktgeber und werden ausgelöst, wenn ein High-Pegel-Signal entweder am Set- oder Reset-Eingang anliegt.
Features
- Set-Reset-Fähigkeit
- Statischer Flipflop-Betrieb - behält den Zustand unbegrenzt bei, wobei der Taktpegel entweder hoch oder niedrig ist
- Betrieb mit mittlerer Geschwindigkeit - 16 MHz (typisch) Taktwechselrate bei 10 V
- Standardisierte, symmetrische Ausgangscharakteristik
- 100% getestet auf Ruhestrom bei 20 V
