CD4020BE | Texas Instruments

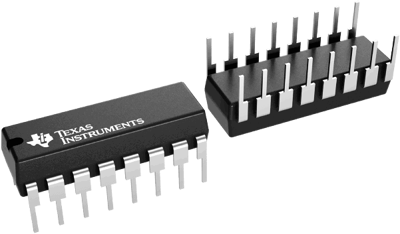

14-stufiger Ripple-Carry-Binärzähler/-Teiler, CMOS, PDIP-16, Texas Instruments CD4020BE
Ripple-Carry-Binärzähler/Teiler, CD4020BE, Texas Instruments
CD4020BE ist ein ripple-carry Binärzähler. Alle Zählerstufen sind Master-Slave-Flipflops. Der Zustand eines Zählers wird beim negativen Übergang jedes Eingangsimpulses um eine Zählung weitergeschaltet; ein High-Pegel an der RESET-Leitung setzt den Zähler auf den Zustand „Alle Nullen“ zurück. Die Schmitt-Trigger-Aktion auf der Eingangsimpulsleitung ermöglicht eine unbegrenzte Anstiegs- und Abfallzeit. Alle Eingänge und Ausgänge sind gepuffert. Der Typ CD4020BE wird in einem 16-poligen hermetischen Dual-in-Line-Keramikgehäuse (Suffix F3A), einem 16-poligen Dual-in-Line-Kunststoffgehäuse (Suffix E), einem 16-poligen Small-outline-Gehäuse (Suffix NSR) und einem 16-poligen Small-outline-Gehäuse (Suffix PW und PWR) geliefert. Der Typ CD4020BE wird auch in einem 16-poligen Small-Outline-Gehäuse (Suffixe M und M96) geliefert.
Features
- Betrieb mit mittlerer Geschwindigkeit
- Vollständig statischer Betrieb
- Gepufferte Ein- und Ausgänge
- 100% geprüft auf Ruhestrom bei 20 V
- Standardisierte, symmetrische Ausgangscharakteristik
- Vollständig statischer Betrieb
- Gemeinsamer Reset
Anwendungen
- Kontrollzähler
- Zeitgeber
- Frequenzteiler
- Zeitverzögerte Schaltungen
| Filter | Merkmal | Wert |
|---|---|---|
| Gehäuse | PDIP-16 | |
| max. Temperatur | 125 °C | |
| Montage | THT | |
| Eingangsspannung | 0.5 V | |
| min. Temperatur | -55 °C | |
| Ausführung | CMOS | |
| Produkt-Art | 14-stufiger Ripple-Carry-Binärzähler/-Teiler |
| Merkmal | Wert |
|---|---|
| Ursprungsland | MY |
| Zolltarifnummer | 85423990 |
| Originalverpackung | Stange mit 50 Stück |
| Merkmal | Wert |
|---|---|
| RoHS konform | Ja |
| SVHC frei | Ja |
| Stand der RoHS-Richtlinie | 08.06.11 |
