CD14538BE | Texas Instruments

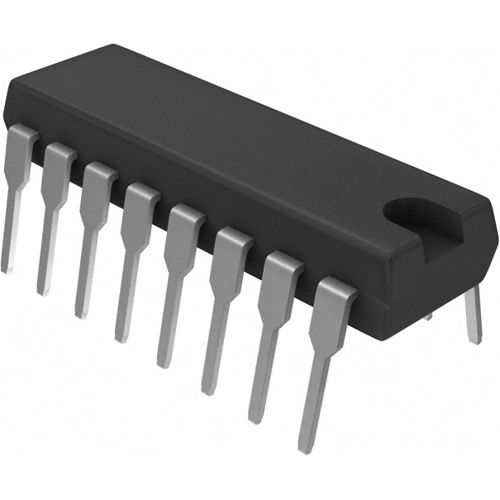

Präzisions-Multivibrator, CMOS, PDIP-16, Texas Instruments CD14538BE
NCNR (nicht stornierbar / nicht retournierbar)
Doppelter präziser monostabiler Multivibrator, CD14538BE, Texas Instruments
Der doppelt präzise monostabile Multivibrator CD14538BE bietet einen stabilen, wiederauslösbaren/zurücksetzbaren One-Shot-Betrieb für jede Timing-Anwendung mit fester Spannung. Ein externer Widerstand (RX) und ein externer Kondensator (CX) steuern das Timing und die Genauigkeit der Schaltung. Durch Einstellen von RX und CX lässt sich eine große Bandbreite an Ausgangsimpulsbreiten an den Anschlüssen Q und Q\ erzielen. Die Zeitverzögerung vom Triggereingang bis zum Ausgangsübergang (Triggerausbreitungsverzögerung) und die Zeitverzögerung vom Reset-Eingang bis zum Ausgangsübergang (Resetausbreitungsverzögerung) sind unabhängig von RX und CX. Die präzise Steuerung der Ausgangsimpulsbreiten wird durch lineare CMOS-Techniken erreicht.
Features
- Wiederauslösbare/zurücksetzbare Funktion
- Auslöse- und Rücksetzverzögerungen unabhängig von rx, cx
- Separate Rücksetzungen
- Großer Bereich von Ausgangsimpulsbreiten
- Standardisierte, symmetrische Ausgangseigenschaften
Anwendungen
- Impulsverzögerung und Zeitsteuerung
- Impulsformung
| Filter | Merkmal | Wert |
|---|---|---|
| Produkt-Art | Präzisions-Multivibrator | |
| Ausführung | CMOS | |
| Gehäuse | PDIP-16 | |
| Montage | THT | |
| min. Temperatur | -55 °C | |
| max. Temperatur | 125 °C |
| Merkmal | Wert |
|---|---|
| Zolltarifnummer | 85423990 |
| Ursprungsland | US |
| Merkmal | Wert |
|---|---|
| SVHC frei | Ja |
| Stand der RoHS-Richtlinie | 31.03.15 |
| RoHS konform | Ja |
